Čerpadlo zubové (ozubené) s vonkajším ozubením :)

Je najjednoduchším typom hydraulického čerpadla.

Dve do seba zapadajúce ozubené kolesá sa otáčajú v uzatvorenom priestore, pričom pretláčajú kvapalinu po okrajoch, medzi zubami, zo vstupu pumpy na výstup. Ozubené koleso Z₁ je spojené s pohonom a poháňa ozubené koleso Z₂.

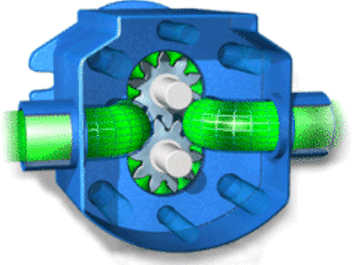

Princíp

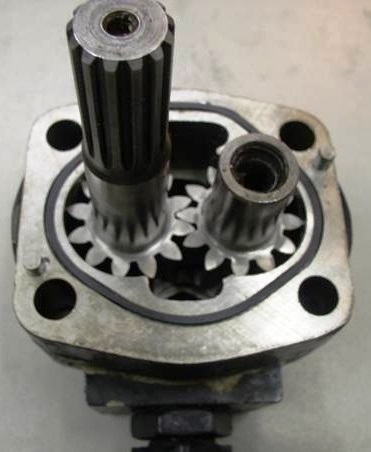

Fotografia

3D model

Čerpadlo  s vonkajším  ozubením	x	Rozsah otáčok (1/min)	x	Výtlakový objem (cm3)	x	Menovitý tlak (bar)	x	Celková účinnosť x
		500-3500 x x		1,2-250 x x		63-160 x x		0,8-0,91 x x

x

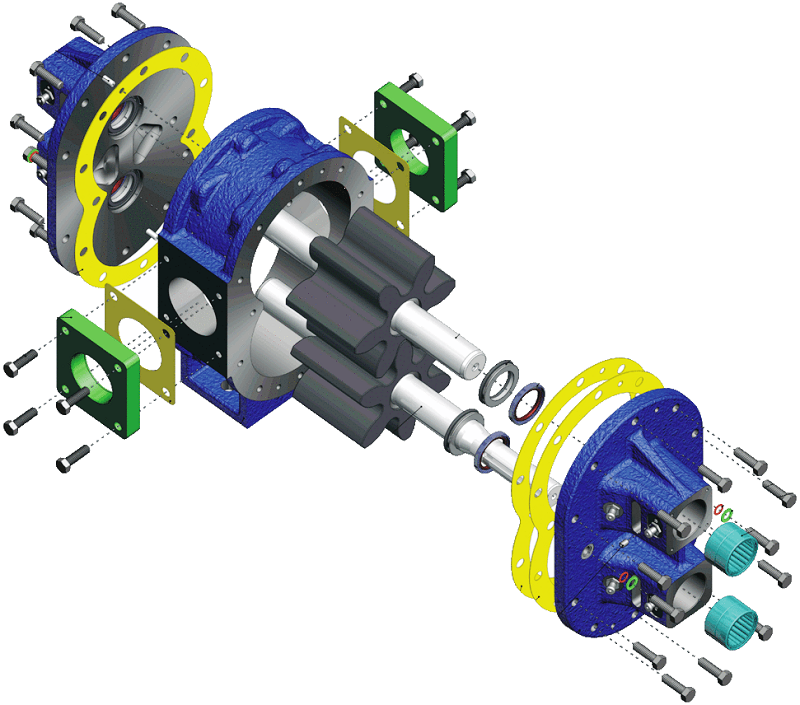

Zloženie - Čerpadlo zubové (ozubené) s vonkajším ozubením
