Istič :)

Vytvorené: 18. 08. 2018 Tlačiť

Značka

Typ ochrany elektrického vedenia proti preťaženiu.

V prípade ističa prebieha vypínanie dvoma spôsobmi. A to:

pri záťaži termicky,
pri skrate elektromagneticky.

Oba rozpojovacie kontakty sú zapojené do série s vedením, ktoré majú chrániť.

Istič inak:

Istiaci prvok samočinne reagujúci na zvýšený prúd (nadprúd) odpojením.

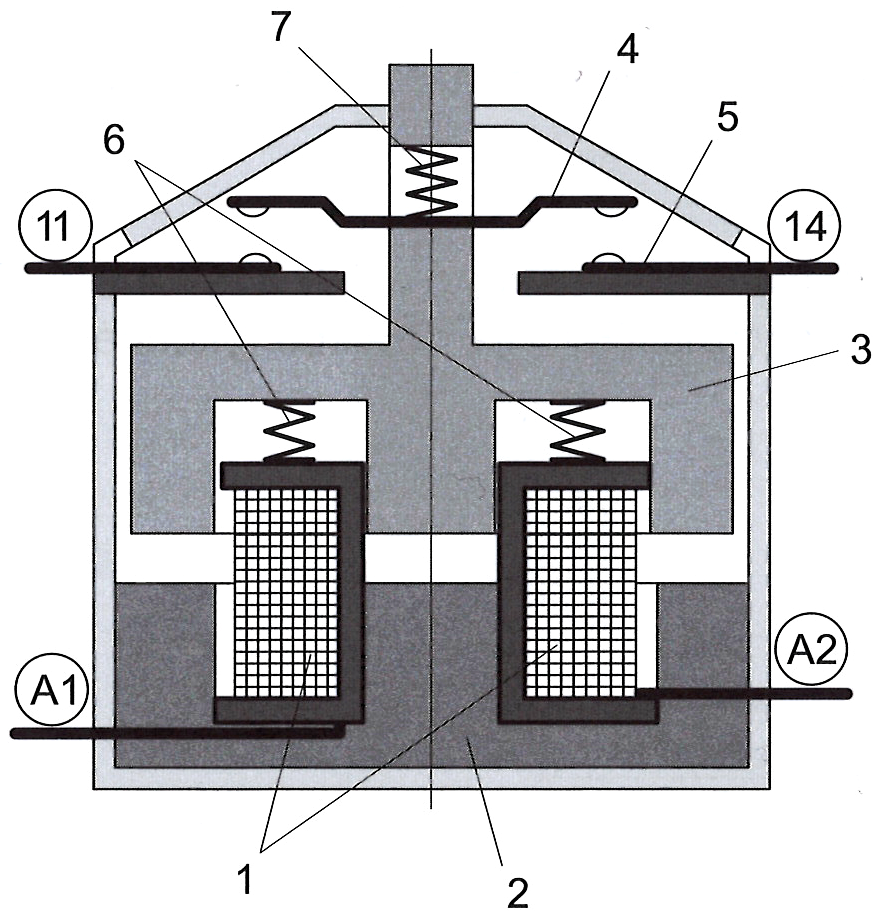

Zloženie ističa

1 – cievka

2 – železné jadro (magnet)

3 – kotva

4 – pohyblivý spínací diel

5 – pevný spínací diel s kontaktmi

6 – tlaková pružina

7 – kontaktná tlaková pružina

A1, A2 – prípojky cievok

11, 14 – kontakty

Prierez

x


Fotografie

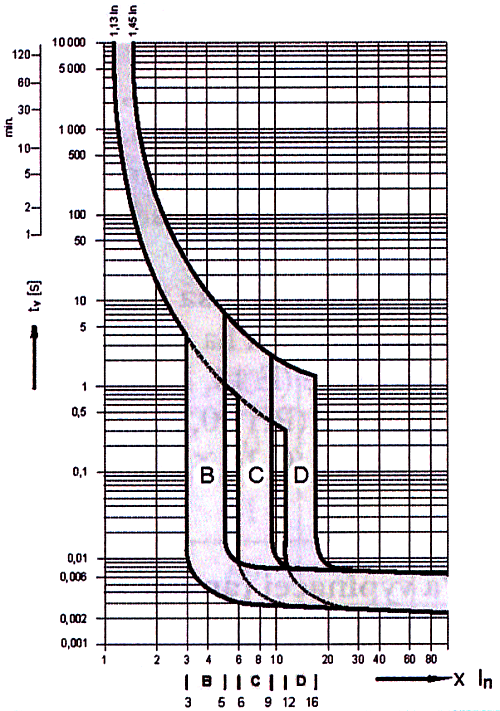

Charakteristiky ističov

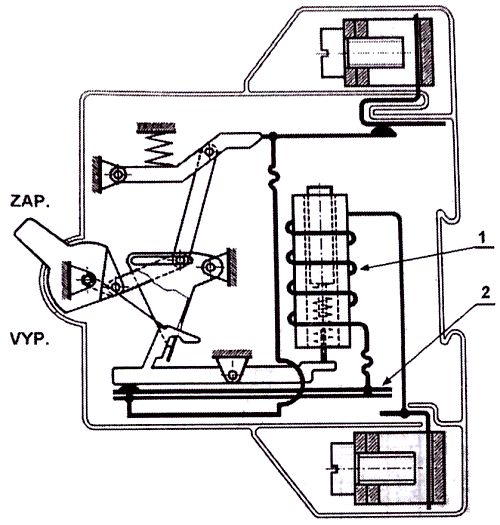

Prierez ističa inak

Ističe, nezávislé vypínanie, tepelná spúšť, elektromagnetická spúšť, diagram odpojenia ističa, charakteristiky B, C a D
