Vyrábané kondenzátory majú rôzne tvary a veľkosti, pevnú alebo premenlivú kapacitu kondenzátora. Najjednoduchší kondenzátor tvoria dve rovnobežné kovové platne. Trochu zložitejší typ sa používa na ladenie v rádioprijímačoch. Zvitkové kondenzátory majú elektródy z hliníkových fólií zvinutých do kotúčika, oddelených izolačnou fóliou. Veľkú kapacitu vzhľadom na svoje vonkajšie rozmery majú elektrolytické kondenzátory, v ktorých jedna elektróda je utvorená elektrolytom napusteným v papierovej vrstvičke.
![]() |
![]() |
![]() |
Kondenzátor otočný
|
Zvitkový
|
Fóliové
|
![]() |
![]() |
![]() |
Kondenzátor
|
Kondenzátory
|
Superkondenzátor |
![]() |
x | ![]() |
Sériové zapojenie kondenzátorov |
Paralelné zapojenie kondenzátorov |
Kondenzátor inak:
K charakteristickým vlastnostiam kondenzátorov patrí:
Spájanie kondenzátorov
![]() |
||
Paralelné zapojenie a sériové zapojenie kondenzátorov |
||
C = C1 + C2 + C3 |
x |
1/C = 1/C1 + 1/C2 + 1/C3 |
Pri paralelnom zapojení je na všetkých kondenzátoroch rovnaké napätie U.
Pri sériovom zapojení je náboj Q na všetkých kondenzátorov rovnaký.
Rozdelenie kondenzátorov
Vlastnosti kondenzátorov, a tým aj ich určenie pre aplikáciu v elektronických zariadeniach, vyplývajú predovšetkým z vlastností použitého materiálu dielektrika. Použitému dielektriku sa prevažne podriaďuje aj konštrukčné prevedenie kondenzátora.
Triedenie kondenzátorov potom možno urobiť podľa:
![]() |
![]() |
Kondenzátor
|
Kondezátor
|

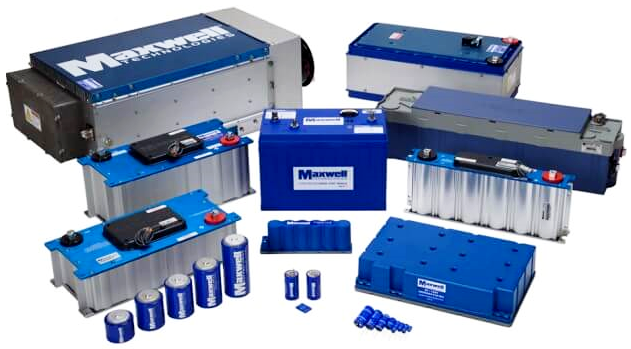

Superkondenzátory (superkapacitory)
Na hliníkové elektródy je nanesený nanoprášok zo špeciálnej formy uhlíka tvoriaci obrovskú plochu, pričom izolačná vrstva je len približne 10 nm, čo umožňuje vytvoriť vo veľmi malých rozmeroch obrovskú hodnotu kapacity, približne 1÷1000 F, ale iba pre malé napätia, maximálne približne 5 V.
![]() |
Sériovo-paralelné spojenie
|
Pri sériovo-paralelnom spojení superkapacitorov možno nimi nahradiť aj tzv. akumulátorové batérie. Výhodou je veľmi rýchle nabíjanie, malý vnútorný odpor a obrovské množstvo nabíjacích cyklov.
Zloženie kondenzátorov
![]() |
Zloženie elektrolytického kondenzátora |
![]() |
Zloženie fóliového kondenzátora |
![]() |
Zloženie keramického kondenzátora |
![]() |
Zloženie kondenzátora SMD |
![]() |
Rozsahy menovitých napätí a kapacít rôznych typov kondenzátorov |
![]() |
![]() |
|
Obmedzenie indukovaného napätia
|
x |
Meranie kapacity elektrolytického kondenzátora |
![]() |
x | Značky kondenzátorov | xx | ![]() |
x | Kondenzátor, jeho parametre a vlastnosti |
Kondezátor a kapacita, Kondenzátor vo fyzike, Rezistor, kondenzátor a cievka v obvode striedavého prúdu, fázor, fázový posun, Ladiace a dolaďovacie kondenzátory (premenné resp. nastaviteľné kondenzátory)
![]() |
