Regulačné zariadenie tvorí:
![]() |

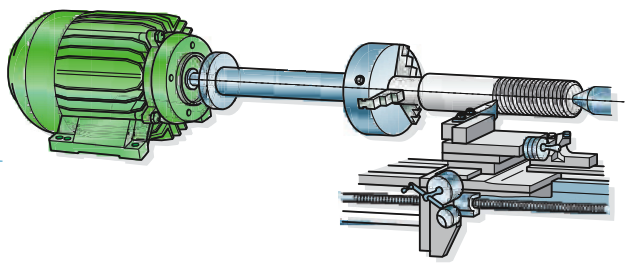

Hlavný pohon sústruhu |
Regulačný obvod pre frekvenciu otáčania otáčania pracovného vretena sústruhu [1]:
V rámci regulácie otáčok sa porovnáva:
Frekvencia otáčania pracovného vretena sa meria pomocou senzora. Táto nameraná hodnota sa porovná v regulačnom zariadení s udanou požadovanou hodnotou (vstupná požadovaná veličina w). Výsledok porovnania je spracovaný tak, aby menič frekvencie buď zrýchlil alebo zabrzdil motor tak, aby sa zhodovala požadovaná a skutočná hodnota. Prenos vstupnej veličiny na vstup regulátora vedie k tomu, aby sme hovorili o tzv. uzatvorenom cykle. Bez merania výstupnej veličiny nemôže dôjsť k regulácii vstupnej veličiny, ktorá potom ovplyvňuje výstupnú veličinu. Preto hovoríme o regulačnom obvode.
Regulovaný úsek tvorí menič frekvencie, elektromotor, pracovné vreteno spojené s elektromotorom. Alebo inak: Regulovaný úsek zahŕňa oblasť od nastavovacieho miesta s nastavovacím členom (v meniči frekvencie) a končí na mieste merania, kde sa zaznamenáva frekvencia otáčania osi vretena.
![]() |

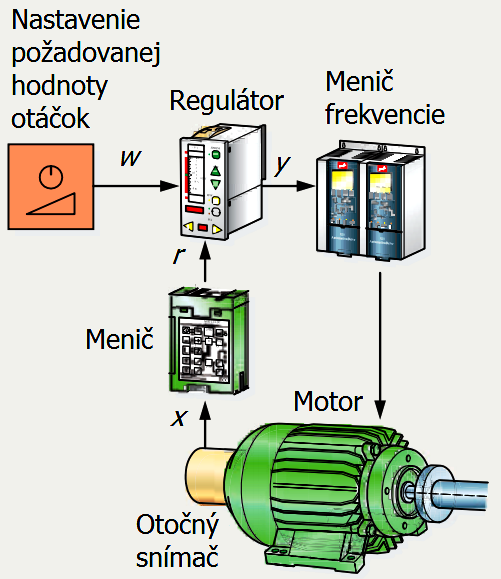

Princíp regulácie otáčok |
Meracie zariadenie tvoria:
![]() |

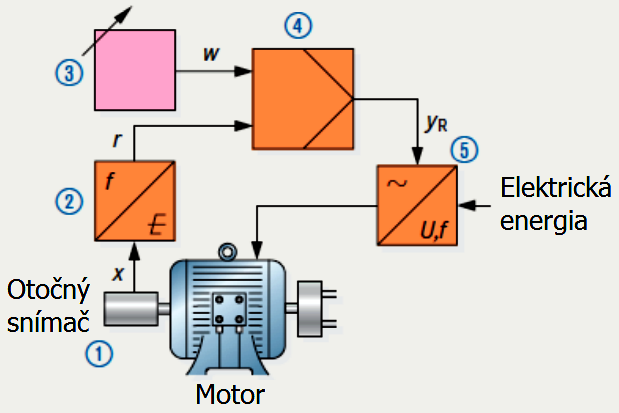

Regulácia otáčok inak |
Regulačné zariadenie má za úlohu udržať konštantnú frekvenciu otáčania pracovného vretena. Výtvára tzv. nastavovací signál a pozostáva z:
![]() |

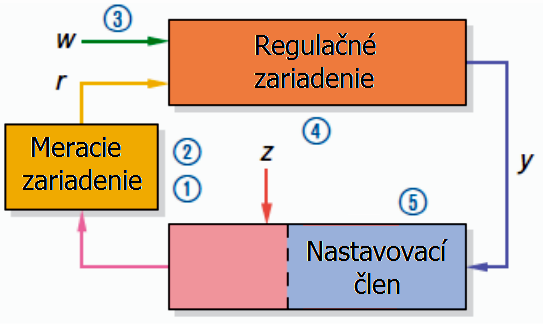

Schéma pôsobenia regulácie |
Regulátor je hlavným objektom regulačného zariadenia a je zložený z:
![]() |
Komparátor |
Menič signálu sa používa, ak regulátor nevie spracovať formu signálu, ktorú vydáva (generuje) senzor. Nemusí byť k dispozícii, pokiaľ regulátor, resp. nastavovací člen dokáže spracovať signál priamo.
Veličiny uvedené v príklade regulačného obvod pre frekvenciu otáčania otáčania pracovného vretena sústruhu:
![]() |
x | x | elektrický signál, intenzita elektrického prúdu | |
r | - | odvodená veličina | ||
w | - | vstupná požadovaná veličina | ||
yr | - | nastavovacia veličina | ||
f | - | frekvencia | ||
z | - | rušivé vplyvy | ||
r | - | veličina spätného vrátenia | ||
x | - | výstupná regulačná veličina [Hz] | ||
e | - | rozdiel regulácie = w – r | ||
x |
Regulovať teda znamená merať výstupnú regulačnú veličinu x a vytvárať odvodenú veličinu r. V regulátore sa potom porovnáva odvodená veličina r so vstupnou požadovanou veličinou w a z uvedeného sa vytvára nastavovacia veličina yr , aby sme dosiahli to, že odchýlka regulácie sa bude rovnať 0 (r = w).
Pri regulácii dochádza k vyrovnaniu všetkých rušivých veličín pôsobiacich na regulovaný úsek.
![]() |
x | Funkcia prvkov regulačného obvodu |
![]() |
