Ochrana proti oblúku - AFDD (Arc Fault Detection Device) :)

Vytvorené: 20. 10. 2020 Tlačiť

V poslednom čase sa na trhu objavil nový ochranný prístroj – ochrana proti oblúku AFDD. Je určený na zisťovanie výskytu oblúka v elektrickej inštalácii. Ide o elektromechanický spínací prístroj s elektronickými obvodmi, ktoré monitorujú charakter odoberaného prúdu. Iskrenie má špecifický priebeh prúdu, na ktorý tento prístroj reaguje a odpojí elektrickú inštaláciu s poruchou. Tento kompaktný prístroj zabezpečuje komplexnú ochranu koncového obvodu pred všetkými druhmi porúch, čím dochádza k minimalizácii rizika vzniku požiaru od elektrickej inštalácie a zároveň k plnej ochrane osôb pred zásahom elektrickým prúdom. Použitie prístrojov AFDD v elektrickej inštalácii predpisuje norma STN 332000-4-42:2017, ktorá odporúča ich použitie najmä v prípadoch:

v miestach s rizikom požiaru vzhľadom na charakter spracovaných alebo skladovaných materiálov (drevoobrábacie dielne, sklady a podobne),
v miestach s horľavými konštrukčnými materiálmi (drevostavby),
v miestach s ohrozením nenahraditeľného majetku (múzeá, historické objekty, kultúrne pamiatky a podobne),
v ubytovacích priestoroch (ubytovne, hotely a podobne),
v nemocniciach, v sociálnych zariadeniach a podobne,
v školách, materských školách a podobne,

Oblúková ochrana

Oblúková ochrana AFDD na v sebe integrovaný denný automatický test funkcionality AFDD jednotky. Pozostáva z:

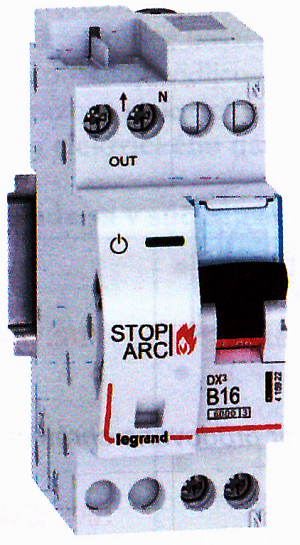

vlastnej oblúkovej ochrany AFDD a ističa (MCB), pozri obrázok:
- vypínacia charakteristika ističa môže byť B alebo C,
- počet pólov 1 + N,
- menovité prúdy 10 A, 13 A, 16 A, 20 A;

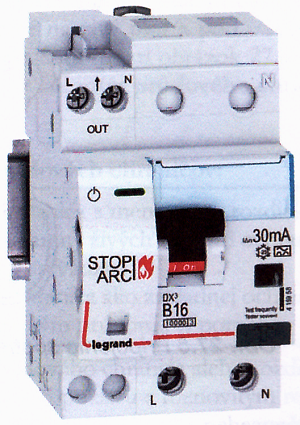

vlastnej oblúkovej ochrany AFDD, ističa (MCB) a prúdového chrániča (RCD) typu A, pozri obrázok;
- vypínacia charakteristika ističa môže byť B alebo C
- počet pólov 1 + N,
- menovité prúdy 10 A, 13 A, 16 A, 20 A,
- menovitý vypínací rozdielový prúd prúdového chrániča 30 mA.


Pracovný prúd pri normálnej prevádzke	Priebeh prúdu s iskrením na sériovom obvod

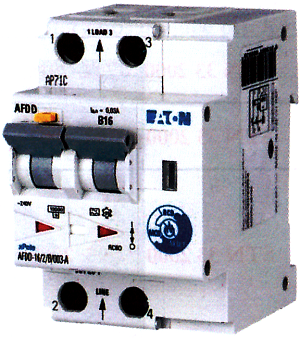

Oblúková ochrana AFDD s dvoma funkciami	x	Oblúková ochrana AFDD s troma funkciami

Jednotka AFDD funguje na princípe, že iskrenie pri sériovej poruche sa prejavuje špecifickým priebehom prúdu, na ktorý AFDD reaguje a odpojí inštaláciu s poruchou, skôr než by došlo k požiaru.

Vyhodnocovanie priebehu prúdov a napätí vykonáva elektronický obvod jednotky AFDD porovnávaním so známymi priebehmi, na ktoré má alebo nesmie reagovať. Oblúková ochrana AFDD možno inštalovať len v sieťach TN-S. Na prístroji sa nachádza testovacie tlačidlo prúdového chrániča, ktorým sa má vykonať testovanie 2-krát ročne.

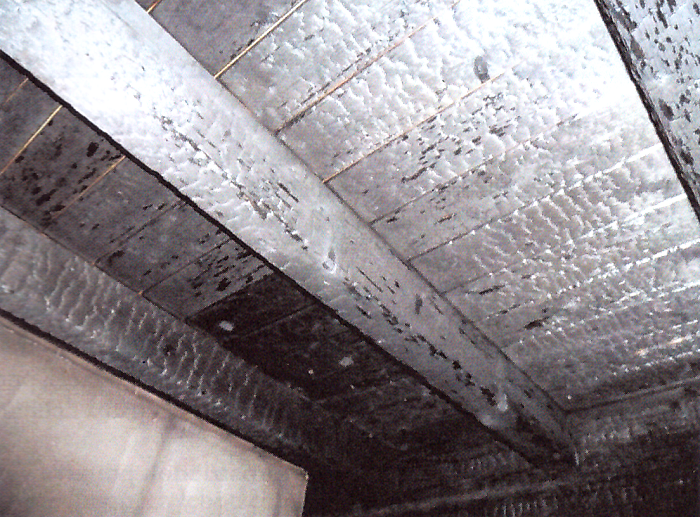

Na obrázku je časť drevodomu po požiari, ktorý neobsahoval ochranu AFDD.
