Sekvenčné logické obvody (sekvenčné pamäťové logické obvody, pamäťové obvody, SLO), spätná informácia (väzba), synchrónne obvody, asynchrónne obvody :)

Tlačiť

Sekvenčný pamäťový logický obvod je taký obvod, pri ktorom okamžitá kombinácia výstupných signálov závisí od okamžitej kombinácie vstupných signálov a súčasne aj od predchádzajúcej kombinácie výstupných signálov. Ide o tzv. spätnú informáciu (väzbu).

Tieto logické obvody si teda na určitý čas musia zachovať informáciu o stave vnútorných signálov, preto sa nazývajú aj pamäťové obvody.

Podľa spôsobu činnosti delíme sekvenčné obvody na:

  • synchrónne obvody,
  • asynchrónne obvody.

Synchrónne obvody – pri týchto obvodoch sa ich stav môže meniť len v určitých krátkych časových intervaloch vtedy, keď do obvodu príde synchronizačný impulz z generátora impulzov. Mimo tohto časového intervalu je obvod v stabilnom stave, t.j. na vstupné signály nereaguje. Tieto obvody majú vstup C pre hodinové impulzy.

Asynchrónne obvody – pri týchto obvodoch sa ich stav môže meniť v ľubovoľnom čase, keď sa na vstupe zmenia vstupné signály. Tieto obvody sa vyskytujú v riadiacich systémoch, pri ktorých ukončenie jednej operácie je impulzom na začatie ďalšej operácie.



Príklad: Treba navrhnúť obvod na ovládanie pohonu zariadenia pomocou tlačidiel štart a stop. Tlačidlom štart sa uvedie zariadenie do chodu a má zostať v chode aj po uvoľnení tlačidla štart. Zariadenie sa vypne tlačidlom stop.

Riešenie:

Vstupné premenné:xxxxxxxxxxzapínací impulz – tlačidlo štart   ... A

Vstupné premenné:xxxxxxxxxxvypínací impulz – tlačidlo stop   ... B

Výstupná premenná (funkcia): chod zariadenia ...                    ... F

Ak má zariadenie zostať v chode aj po uvoľnení tlačidla štart, musí existovať aj spätnoväzbový signál FS.

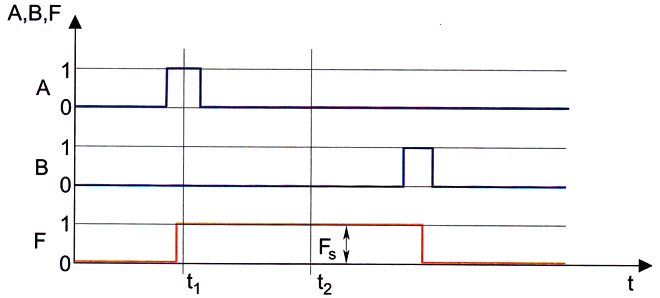

Časový diagram

Výpis funkcie z časového diagramu v čase t1 a t2, t.j. vtedy, keď má zariadenie pracovať v čase

Výsledná funkcia je disjunkcia

Úprava funkcie:

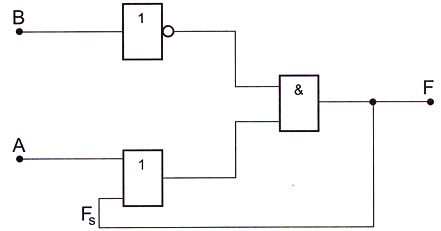

Schéma logického obvodu prvkami pre konjunkciu, disjunkciu a negáciu:

Logický obvod

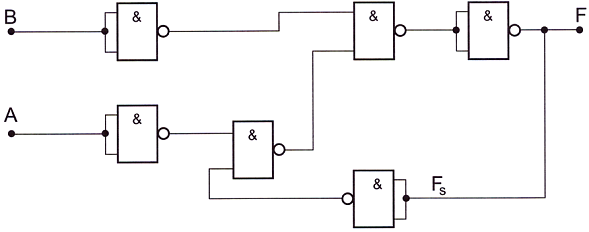

Návrh obvodu z prvkov NAND:



Logický obvod



Medzi synchrónne obvody patria bistabilné preklápacie obvody rôznych typov. Správanie preklápacích obvodov sa prehľadne opisuje tabuľkou stavov v čase tn a v nasledujúcom čase tn+1. Činnosť preklápacieho obvodu môžeme názorne vyjadriť časovým priebehom signálov (časovým diagramom). Preklápacie obvody sa používajú v riadiacej a výpočtovej technike.



Klopné obvody T, RS, D (Preklápacie obvody T, RS, D)
