Preklápací obvod typu T

Schematická značka

Je to asynchrónny obvod, ktorý môže byť ľubovoľný čas v jednom zo svojich dvoch stabilných stavov. Má jeden vstup T a dva výstupy Ǫ a Ǭ.

Ak vstupný signál T = 0, preklápací obvod si zachová stav z predchádzajúceho času, ak T = 1, obvod sa preklopí do opačného stavu, t.j. ak pred príchodom vstupného signálu bol stav výstupu Q = 0, po príchode signálu T = 1 bude výstup Q = 1 a Ǭ = 0.




Tabuľka stavov
x

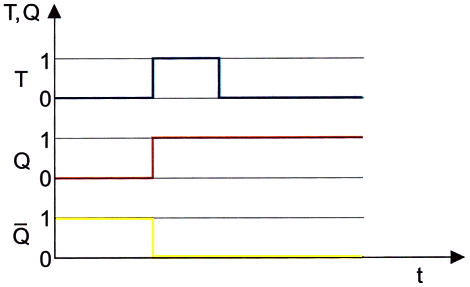

Časový priebeh signálov (časový diagram)



Preklápací obvod RS

Schematická značka

Preklápací obvod RS má dva vstupy R a S a výstupy Q a Ǭ.

Vstup R je vstup pre nulovací signál, tým sa výstup nastaví na 0 (Q = 0). Výstup sa nastaví na Q = 1, ak príde signál na vstup S. Ak sa neprivedie signál ani na jeden zo vstupov, tak preklápací obvod zostáva v predchádzajúcom stave. Obidva vstupné signály súčasne nemôžu existovať – zakázaný stav, čo je v tabuľke stavov označené symbolom X.




Tabuľka stavov
x

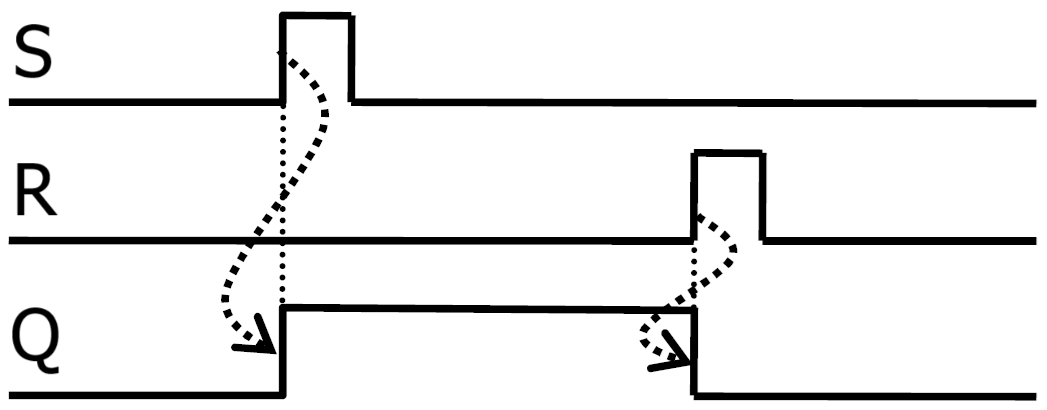

Časový priebeh signálov (časový diagram)

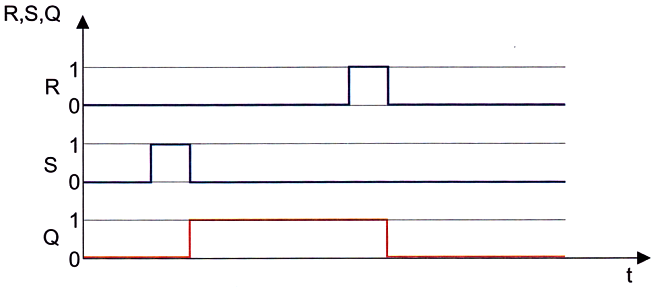

Časový priebeh signálov inak



Preklápací obvod D

Schematická značka

Tento preklápací obvod má jeden vstup D a vstup pre hodinové impulzy C a dva výstupy Q a Ǭ.

Ak má vstup D hodnotu 0, potom po hodinovom impulze zostane výstup Q nezmenený.




Tabuľka stavov
x

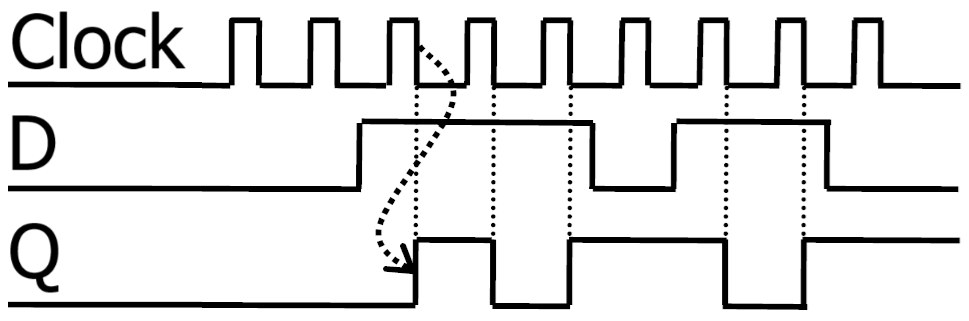

Časový priebeh signálov (časový diagram)

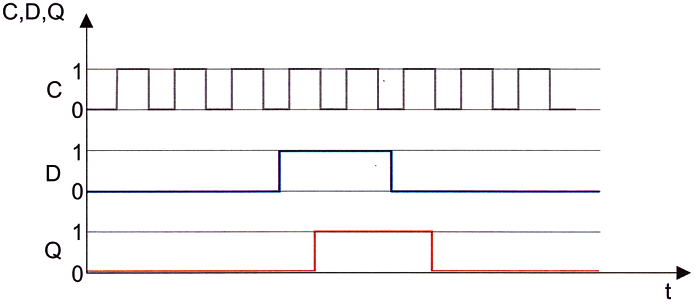

Časový priebeh signálov inak



Schmittov preklápací obvodSekvenčné logické obvody (sekvenčné pamäťové logické obvody, pamäťové obvody, SLO), spätná informácia (väzba), synchrónne obvody, asynchrónne obvody
