Prechody medzi krokmi, prechodové podmienky v jazyku Grafcet :)

Nachádzajú sa medzi krokmi, t.j. ide o spojenie jedného kroku s nasledujúcim krokom. Prechody medzi krokmi majú tvar pravouhlej čiary, ktorá spája  kroky navzájom.

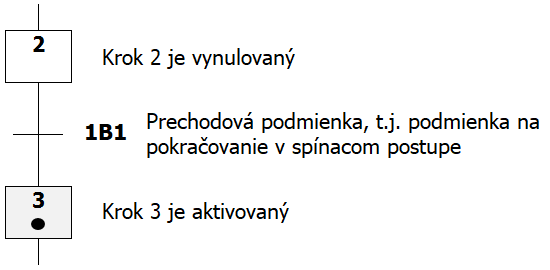

Prechodom medzi krokmi je pridelená tzv. prechodová podmienka (logický výraz) na pokračovanie spínacieho postupu. Tá môže byť splnená alebo nesplnená, t.j. nadobudnúť hodnotu 1 (True) alebo 0 (False). Ak je prechodová podmienka splnená, uskutoční sa prechod na ďalší krok. Uvádza sa na pravej strane prechodu.

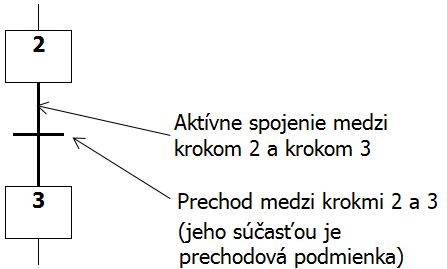

Aktívne spojenie a prechod medzi krokmi 2 a 3	x	Prechodová podmienka

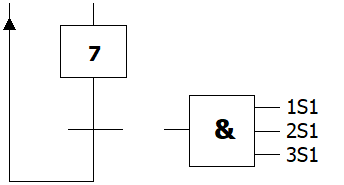

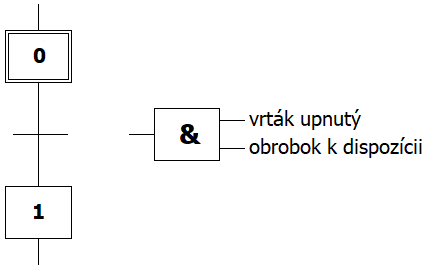

Príklady prechodovej podmienky inak

Grafcet
