Diak (napäťový spínač) :)

Značka

Trojvrstvová spínacie súčiastka, ktorej zopnutie je riadené vonkajším napätím.

Používa sa ako pomocná súčiastka, napríklad pre spínanie tyristorov a triakov alebo ako prepäťová ochrana.

Diak má podobnú štruktúru ako PNP tranzistor. Existuje aj päťvrstvový diak, čo je vlastne triak bez vyvedenej riadiacej elektródy.

x

Hlavné katalógové hodnoty pre výber diaku sú spínacie napätie U_SP a maximálny prúd I_MAX.

Pri pripojení vonkajšieho napätia v ľubovoľnom smere je diak v blokujúcom stave[1]. Pri prekročení spínacieho napätia U_SP dôjde k vratnému prierazu a diak sa otvorí, pričom klesne napätie na jeho svorkách. Prúd by ale nemal prekročiť výrobcom definovanú maximálnu hodnotu I_MAX, aby nedošlo k tepelnému zničeniu diaku.

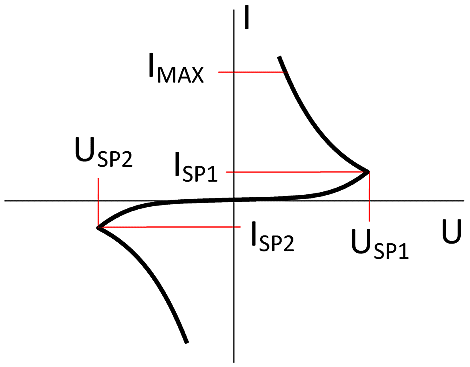

Voltampérová charakteristika diaku

[1] Jeden z prechodov je v závernom smere.

Triak (striedavý spínač), Zapínanie triaku, diak jednoducho
