Autor: Igor Krucovčin

Vytvorené: 21. 02. 2022 Tlačiť

Paralelné zapojenie	x	Sériové zapojenie
Zapojenie pneumatických súčiastok vedľa seba.		Zapojenie pneumatických súčiastok za sebou.

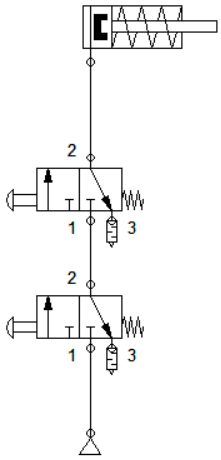

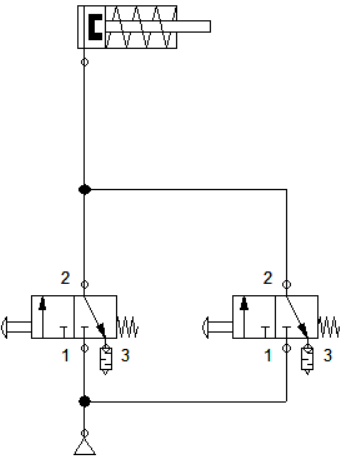

Zapojenie dvoch tlačidiel na ovládanie valca vedľa seba umožní riadiť vysunutie jeho piestnice z dvoch miest.		Zapojenie dvoch tlačidiel na ovládanie valca za sebou dovolí vysúvanie jeho piestnice len ak použijeme obe ruky súčasne. Takého zapojenie sa nazýva bezpečnostné riadenie a používa sa pri obsluhe lisov.

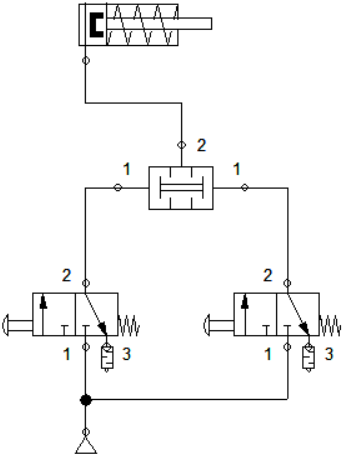

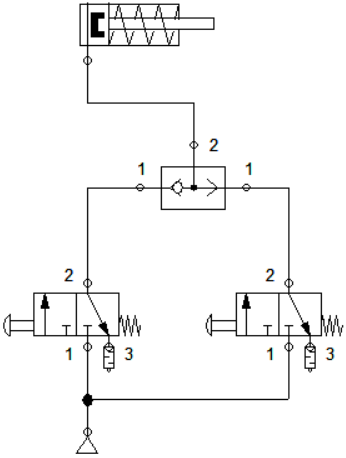

V pneumatike sa ovládaie z dvoch miest a bezpečnostné riadenie realizuje spracovateľskými členmi AND a OR.
