Autor: Ing. Peter Marčan, PhD.

Vytvorené: 18. 12. 2022 Tlačiť

V tomto článku prinášame jednoduchý spôsob, ako si zapamätať zapojenie 3-vodičového snímača typu PNP a NPN.

PNP = Switched Positive

NPN = Switched Negative

Mnoho priemyselných snímačov[1] sú polovodičové. Výraz polovodičový označuje typ použitých komponentov v samotnom snímači. Polovodičové elektronické komponenty, ako sú tranzistory, sa používajú k prepínaniu výstupu snímača pri detekcii objektu. K dispozícii máme dva špecifické typy trojvodičových senzorov; PNP a NPN. Rozdiel je daný internými konštrukciami obvodu a typom použitých tranzistorov.

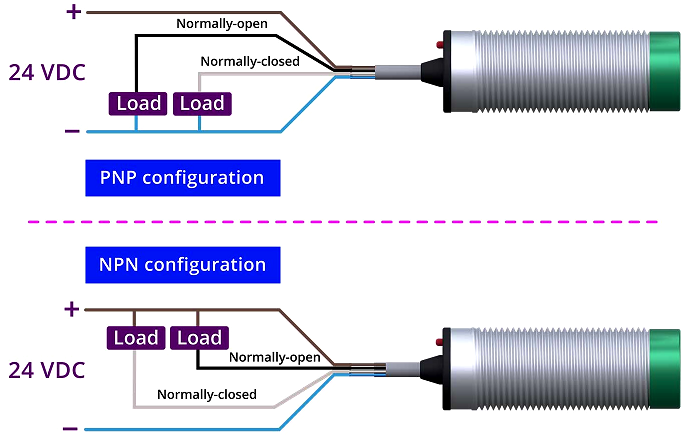

Výstupné signály kapacitného senzora



Poznámka:

Typ snímača PNP a NPN nemá nič s tým, či je snímač v kľudovom stave normálne otvorený (N/O) alebo normálne uzavretý (N/C), t.j. snímač PNP môže byť buď N/O alebo N/C, rovnako môže byť NPN N/O i N/C.

[1] Indukčné, kapacitné, ultrazvukové či fotoelektrické a iné.

Použitie snímačov PNP a NPN s PLC

Zdroje
Prevzaté a upravené z:
• https://www.dailyautomation.sk/zapojenie-snimacov-pnp-a-npn/.
