Pneumatické proporcionálne ventily :)

Ventily, ktoré sa v pneumatike používajú ako regulačné členy pre pneumatické pohony a na reguláciu tlaku resp. prietoku.

Proporcionálne cestné ventily sa používajú prevažne ako regulačné členy v regulovaných pneumatických pohonoch. Pomocou nich sa dajú vytvoriť rôzne regulácie:

• regulácia umiestňovania a regulácia koncových polôh,
• regulácia rýchlosti pre ľubovoľné pneumatické pohony,
• regulácie uhlov otáčania pre pneumatické otočné pohony, ako aj
• regulácie prietokových množstiev pre vzduch a iné plyny.

Proporcionálny cestný ventil je skonštruovaný ako 5/3-cestný ventil. Piest ventilu 1 je do pohybu uvádzaný elektromagnetom. Elektromagnet 2 tvorí spolu s integrovaným snímačom polohy 3 a regulačnou elektronikou ventilu 4 proporcionálny magnetický systém 5. Ten premení analógový elektrický vstupný signál 6 (0÷10 V alebo 4÷20 mA) na tomu zodpovedajúcu proporcionálnu dráhu piestu ventilu. Tým sa prierezy otvorov výstupov ventilov 7 zväčšia alebo zmenšia. Tým sa primerane plynule zmení prietokové množstvo stlačeného vzduchu.

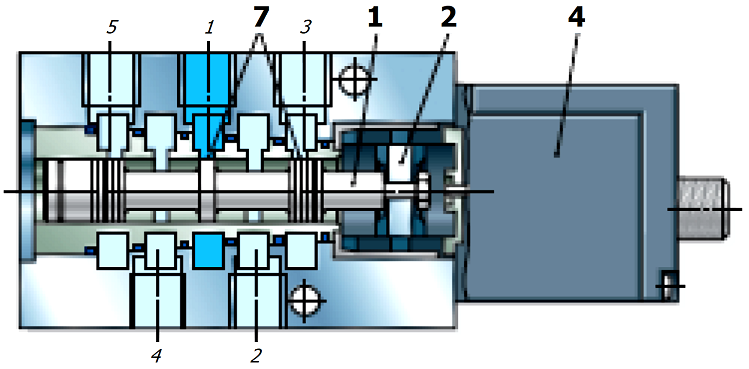

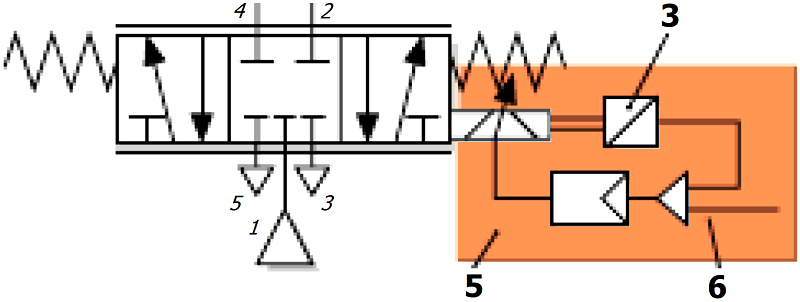

Prierez a značka proporcionálneho cestného ventilu

Na obrázku je zobrazený diagram pre napätie a prietok proporcionálneho cestného ventilu. Pri 5 V sa tento ventil nachádza v stredovej polohe a je preto zatvorený. Vstupný signál s veľkosťou 3 V má za následok prietokové množstvo s veľkosťou 47 % 8. Ak je vstupný signál 9 V, potom prietokové množstvo predstavuje 84 % 9.

Diagram napätia a prietoku
