Pneumatické spínacie prvky pre realizáciu logických operácií :)

Pre realizáciu logických operácií v pneumatike používame trojcestný ventil a dvojtlakový ventil.

Dvojtlakovým ventilom realizujeme logickú funkciu AND (A, A zároveň).

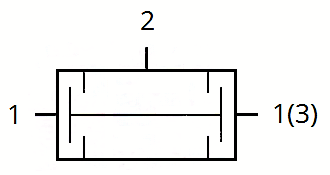

Značka dvojtlakového ventilu

Realizácia funkcie AND

Trojcestným ventilom realizujeme logickú funkciu OR (ALEBO).

Značka trojcestného ventilu

Realizácia funkcie OR

Realizácia funkcie NOT
