Parametre cestných ventilov :)

Určujú spôsob použitia ventilov.

Rozoznávame rôzne parametre cestných ventilov:

• varianty pripojenia (konštrukčný tvar):
  • s objímkami. Pri ventiloch s objímkami sú všetky pneumatické prípojky opatrené závitom, takže hadice a tlmiče hluku sa môžu montovať priamo na ventil,
  • so základovou doskou. Pri ventiloch s objímkami sú všetky pneumatické prípojky opatrené závitom, takže hadice a tlmiče hluku sa môžu montovať priamo na ventil,
• pneumatické:
  • menovitý prietok. Je udávaný v objeme za časovú jednotku (napríklad v litroch za minútu). Objem sa vzťahuje na tzv. normálny stav,
  • rozsah tlaku v baroch. Udáva pri akom zásobovacom tlaku sa môže ventil prevádzkovať. Horná hranica tlaku sa určuje pevnosťou puzdra, spodná hranica ovládacím ventilom (približne 2 bary)[1].
• elektrické:
  • údaje o výkone – príkon a súčiniteľ výkonu. Musia sa zohľadniť pri dimenzovaní sieťovej časti. Tá sa musí sa dimenzovať tak, aby sa nepreťažovala, keď sa aktivujú všetky magnetické cievky,
  • typ cievky. Napríklad na jednosmerné alebo striedavé napätie,
  • veľkosť napätia,
  • príkon,
  • doba zapnutia, Niekedy sa označuje aj skratkou ED.
  • stupeň ochrany krytím. Popisuje ochranu pred vniknutím nečistoty a vlhkosti.

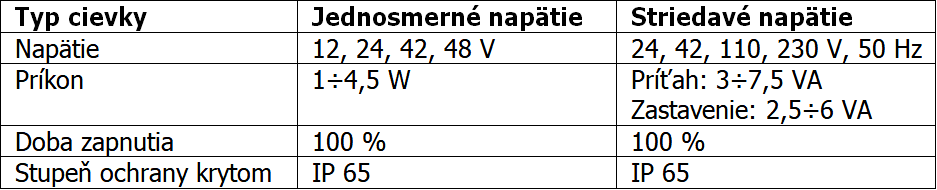

Tabuľka údajov o elektrických parametrom cestného ventilu

Hlavné kritéria pre výber cestných ventilov:

• typ ventilu (napríklad ide o priamo riadený ventil, ventil s impulzným riadením na externý alebo interný pomocný vzduch, zaujíma nás aj počet spínacích polôh a počet vedení),
• rozsah tlaku,
• konštrukčný tvar,
• menovitý prietok,
• typ cievky,
• doba spínania. Určuje sa v ms.

[1] Za určitých okolností prevádzkový tlak nepostačuje na aktiváciu ovládacieho ventilu. V tomto prípade sa použije ventil s externým riadiacim pomocným vzduchom.
