Ejektor, vákuový prísavný uchopovač :)

Zariadenie, ktoré slúži pre odsávanie, alebo stláčanie plynov.

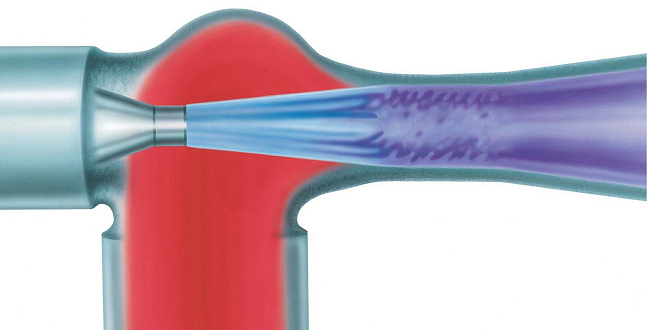

Stlačený vzduch sa privedie do pracovnej dýzy, kde expanduje na tlak nižší, ako je v sacom hrdle. Pri výtoku v zmiešavacej komore zo sebou strháva plyn zo sacieho hrdla. V difúzore sa kinetická energia oboch prúdov opäť mení na energiu tlakovú.

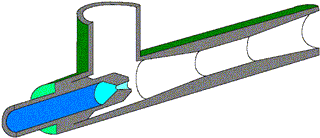

Princíp práce

Fotografia

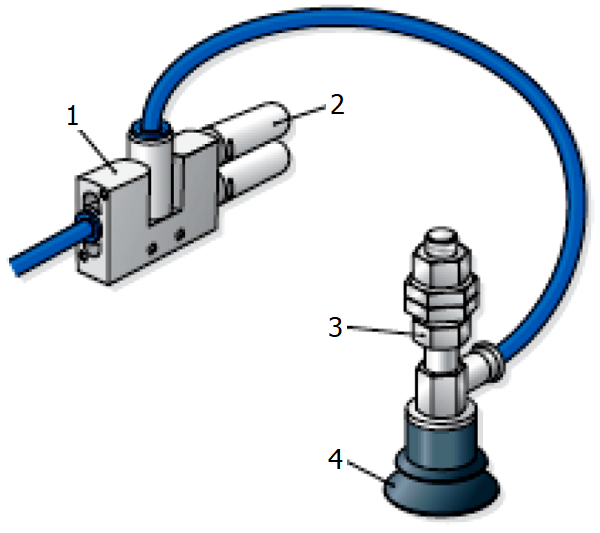

Vákuový prísavný uchopovač	x

Zloženie vákuového prísavného uchopovača:

• vákuový generátor (1) s tlmičom hluku (2),
• držiak prísavného uchopovača (3)
• prísavka (4).

Ejektory sa bežne používajú na odsávanie plynov, v priemysle sú neoddeliteľnou súčasťou pneumatických prísaviek.

Prísavky a uchopovače

x

Ejektor, Prísavka a Vákuometer

E/P vákuový ejektor

Zdroje
Použitá, citovaná a doporučená literatúra:
·-Mária Ivanová-Šalingová, Vreckový slovník cudzích slov, Kniha-Spoločník, 1993, ISBN 80-901160-2-7,
·-Josef Kulaviak, František Valášek, Ladislav Kalas, Obrazový slovník výkladový, Komponenty pro pneumatiku a hydrauliku, Blansko 2014,
·-Marian Šupák, Jitka Almášová, Pneumatické mechanizmy, MPC Bratislava 2012,
·-Marián Bičian, Návrh potiskovacího zařízení, Zlín 2002,
·-Milan Lokšík, Simulácia a modelovanie technologických procesov pomocou stavebnice FESTO, Trenčianska univerzita Alexandra Dubčeka v Trenčíne, Fakulta Mechatroniky, Trenčín 2009,
·-Peter Croser, Frank Ebel, Pneumatika, Základný stupeň, FESTO Didactic,
·-Petr Matěj, Kamil Staněk, Stanislav Badura, Vladimír Krupník, Učebnice základu pneumatiky, Střední škola, Ostrava – Kunčice 2009,
·-Vlastimil Nemeček, Využití techniky FESTO Didactic pro praktickou výuku v oboru Mechatronik, Masarykova univerzita, Pedagogická fakulta, Katedra didaktických technologií, Brno 2009.
