Všeobecné označenie kvapalín x



Hydročerpadlá s konštantným objemovým výtlakom

s jedným smerom toku
x
s dvoma smermi toku




Hydromotory s konštantným objemovým výtlakom

s jedným smerom otáčania
x
s dvoma smermi otáčania




Zobrazenie smeru otáčania
x
Zobrazenie nastaviteľnosti




Značky rozvádzacích ventilov

Prvé číslo udáva počet prípojok, druhé číslo uvádza počet spínacích polôh.
2/2-cestný rozvádzací ventil
x
4/2-cestný rozvádzací ventil

3/2-cestný rozvádzací ventil

4/3-cestný rozvádzací ventil




zobrazenie smeru prúdenia
x

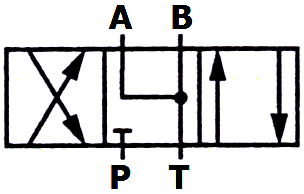

Stredné polohy 4/3-cestného ventilu

H-stredová poloha
x

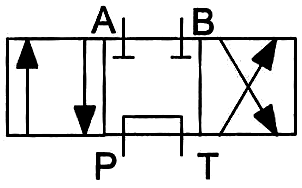

obtok čerpadla

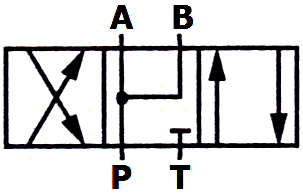

pracovné prípojky odľahčené

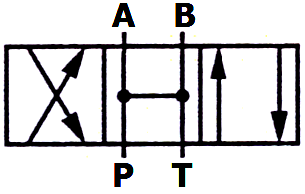

pracovné prípojky pod tlakom

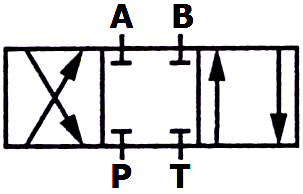

prípojky uzavreté




Označovanie prípojok rozvádzacích ventilov v hydraulických schémach



Spracovateľské členy v hydraulike

člen ALEBO (OR)
x



Spôsoby ovládania rozvádzacích ventilov v hydraulike

priame riadenie tlakom
x



Tlakové ventily v kľudovom stave

2-cestný otvorený
x
2-cestný uzavretý

3-cestný; prietok medzi P a A, T uzavretý




Tlakové ventily podľa nastaviteľnosti

pevne nastavený
x
nastaviteľný




Tlakové ventily podľa použitia

ventil obmedzujúci tlak (VOT)
x
tlakový regulačný ventil (TRV)




Prietokové ventily

Škrtiaci ventil nastaviteľný
x
Škrtiaci spätný ventil nastaviteľný




Prietokové ventily so štrbinou

2-cestný nastaviteľný prietokový ventil s pevnou štrbinou
x
2-cestný nastaviteľný prietokový ventil s nastaviteľnou štrbinou

2-cestný regulačný prietokový ventil s pevnou štrbinou

2-cestný regulačný prietokový ventil s nastaviteľnou štrbinou

delič resp. spojovač prietoku nezávislý na tlaku




Prietokové ventily s clonou

2-cestný nastaviteľný prietokový ventil s pevnou clonou
x
2-cestný nastaviteľný prietokový ventil s nastaviteľnou clonou

2-cestný regulačný prietokový ventil s pevnou clonou

2-cestný regulačný prietokový ventil s nastaviteľnou clonou




Uzatváracie ventily

spätný ventil s prítlačnou pružinou
x
spätný ventil bez prítlačnej pružiny

riadený spätný ventil

uzatvárací ventil

odvzdušňovací ventil

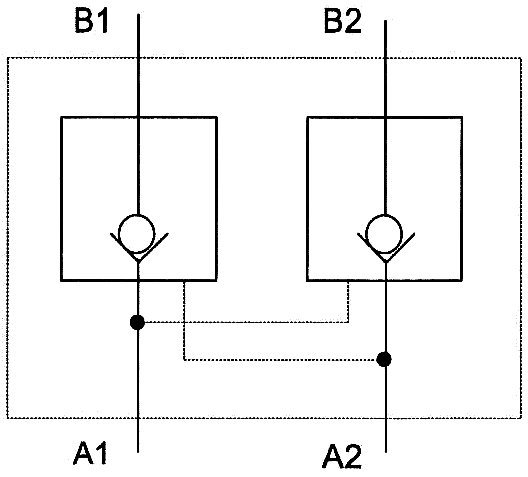

riadený dvojitý spätný ventil
(hydraulický zámok)




Jednočinné valce

jednočinný valec s nastavením do spätnej polohy pôsobením vonkajších síl
x

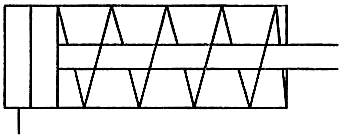

jednočinný valec s vratnou pružinou

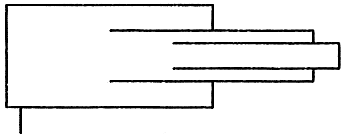

jednočinný teleskopický valec




Dvojčinné valce

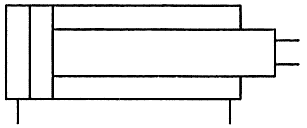

dvojčinný valec s jednostrannou piestnou tyčou
x
diferenciálny valec

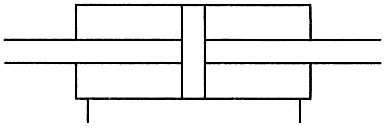

dvojčinný valec s obojstrannou piestnou tyčou (synchrónny)

dvojčinný teleskopický valec

dvojčinný valec s jednostranným koncovým tlmením

dvojčinný valec s obojstranným koncovým tlmením

dvojčinný valec s obojstranným nastaviteľným koncovým tlmením




Pre špeciálne použitie

multiplikátor (menič tlaku)xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
x
tandemový




Značky pre prenos a spracovanie energie

hydraulický tlakový zdroj resp. zdroj hydraulického tlaku
x

elektromotor

spaľovací motor

tlakové, pracovné, spätné vedenie

riadiace vedenie

odtokové alebo stratové vedenie

ohybné vedenie

spoje vedení

prekrížené vedenia

odvzdušnenie

rýchlospojka spojená s mechanicky otváraným ventilom

nádrž

filter

filter so signalizáciou znečistenia

odvzdušňovací filter (odvzdušňovacie zátka so vzduchovým filtrom)

chladič

ohrev




Meracie prístroje

tlakomer
x
teplomer (termometer)

prietokomer

indikátor hladiny (hladinomer)




Akumulátory (zásobníky)

Akumulátor bez vyznačenia druhu náplne
x
Hydraulický akumulátor naplnený stlačeným plynom

Plynová fľaša na dopĺňanie akumulátora




Kombinácie zariadení

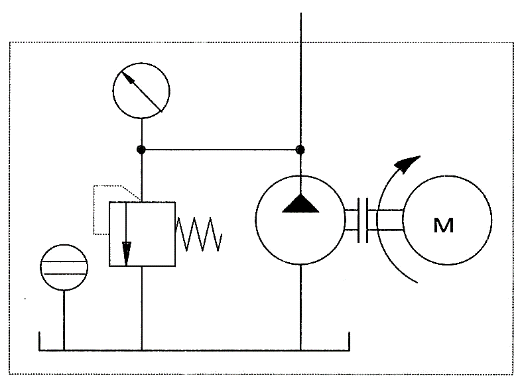

hydraulický agregát
x



Hydromoduly (modulové prevedenia)

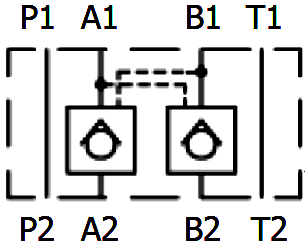

Hydraulický zámok pre obidva smery pohybu hydromotora
x




Ďalšie hydrogenerátory

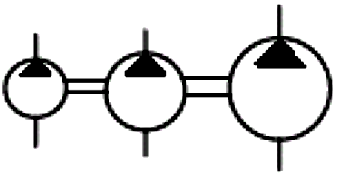

Hydrogenerátor trojitý neregulačný s jedným smerom prietoku
x




Čiarkovaný, bodkovaný, bodkočiarkovaný... obdĺžnik znamená, že ide o tzv. kombináciu ventilov alebo modulové prevedenie (vyhotovenie) obvodu.



  • generátory sa kreslia v dolnej časti schémy, motory v hornej a riadiace prvky v strednej časti schémy,
  • všetky pohyblivé prvky (motory, rozvádzače, ventily) sa kreslia okrem výnimiek vždy v kľudovej polohe,
  • prvky riadenia zabezpečujúce či ovplyvňujúce vysúvanie piestnej tyče priamočiareho motora sa kreslia, pokiaľ je to možné, v ľavej časti riadenia,
  • prvky riadenia zabezpečujúce či ovplyvňujúce vratný pohyb piestnej tyče priamočiareho motora sa kreslia, pokiaľ je to možné, v pravej časti riadenia.
