Symboly a značky pneu a e-pneu súčiastok spoločnosti SMC :)

Úprava vzduchu

Jednotka na úpravu (čistenie) stlačeného vzduchu s 3/2-cestným distribučným ventilom	x
Manometer

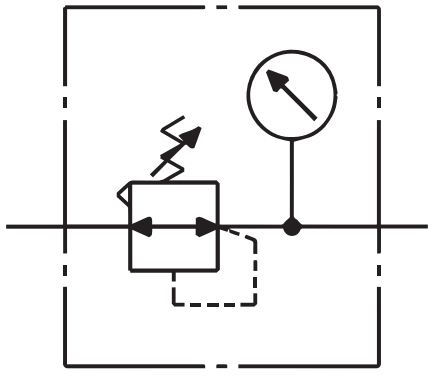

Regulátor tlaku s manometrom
Rozvodná kocka

Ventily ovládané silou a mechanicky

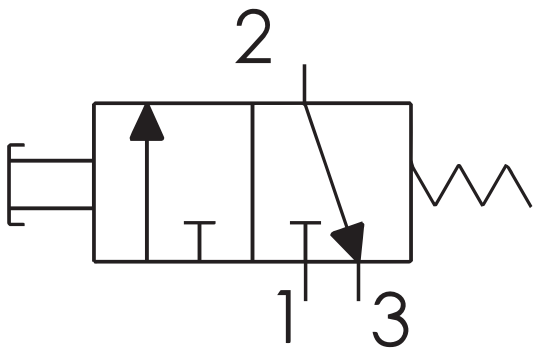

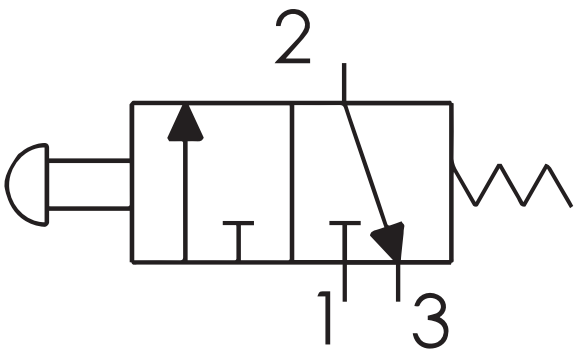

3/2 ventil ovládaný tlačidlom a pružinou, vo východzej polohe uzavretý	x

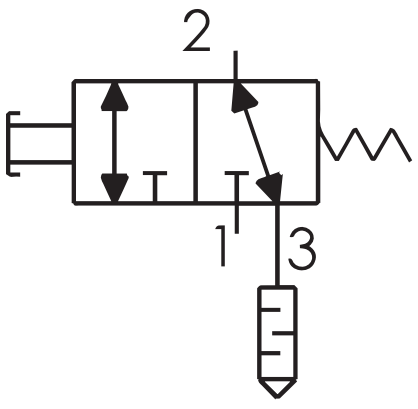

3/2 ventil ovládaný tlačidlom a pružinou, vo východzej polohe uzavretý a s tlmičom
3/2 ventil ovládaný hríbikom a pružinou, vo východzej polohe otvorený

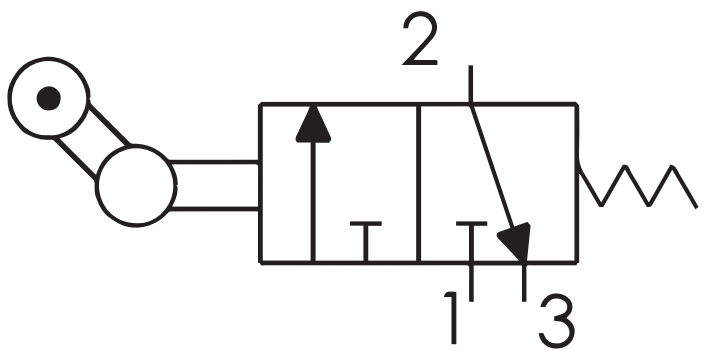

3/2 NC ventil ovládaný pákou s kladkou a pružinou

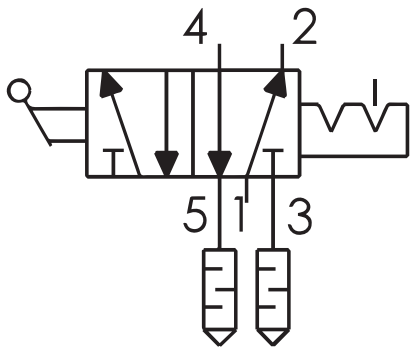

5/2 ventil aretačný ovládaný prepínačom

Vzduchom ovládané ventily

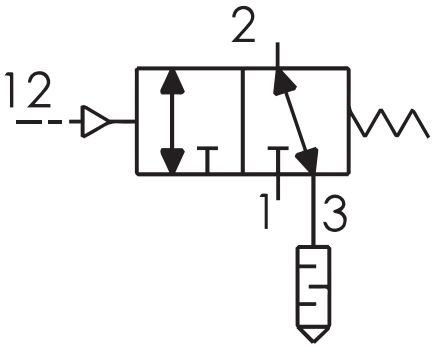

3/2 NC ventil ovládaný vzduchom a pružinou

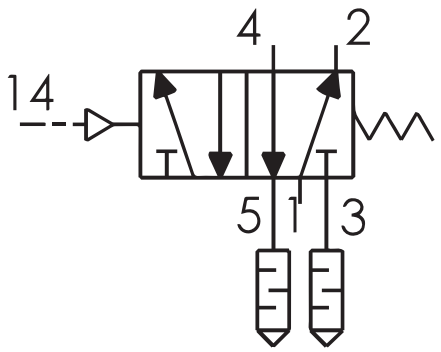

5/2 ventil ovládaný vzduchom a pružinou

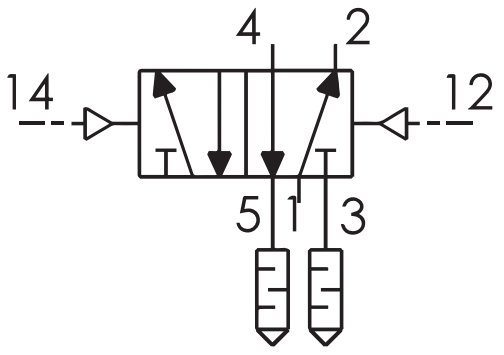

5/2 ventil ovládaný vzduchom z oboch strán

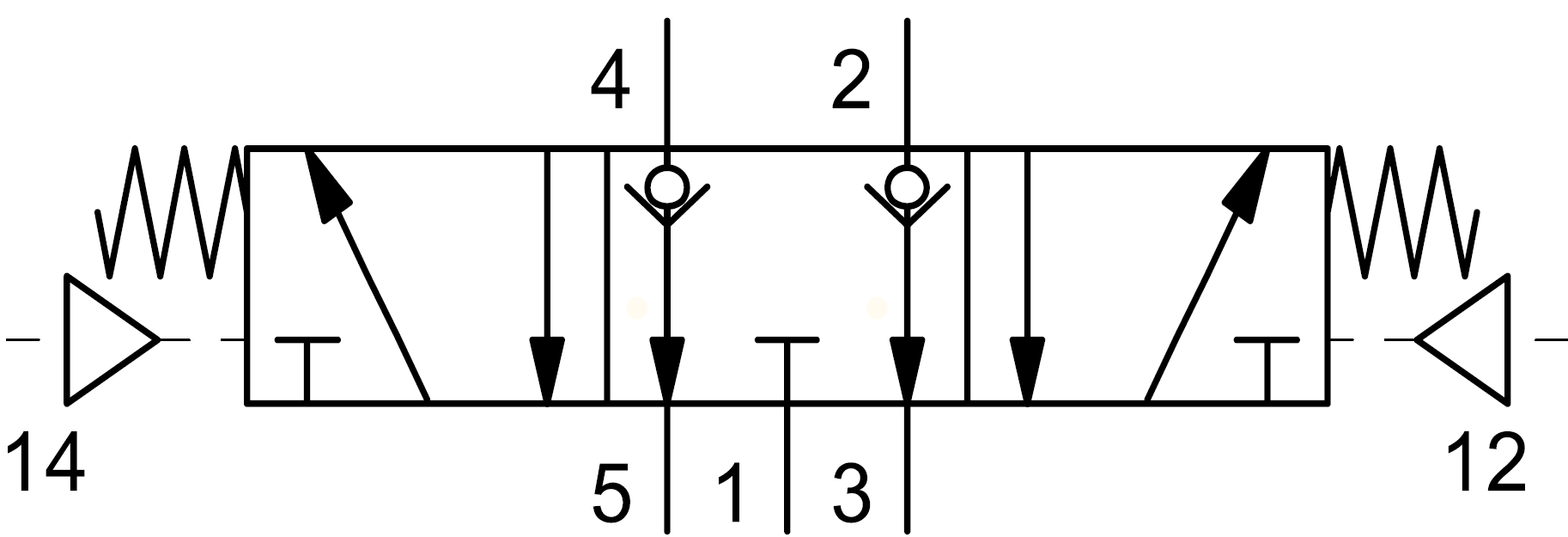

5/3 ventil so ventil so spätnými ventilmi	x

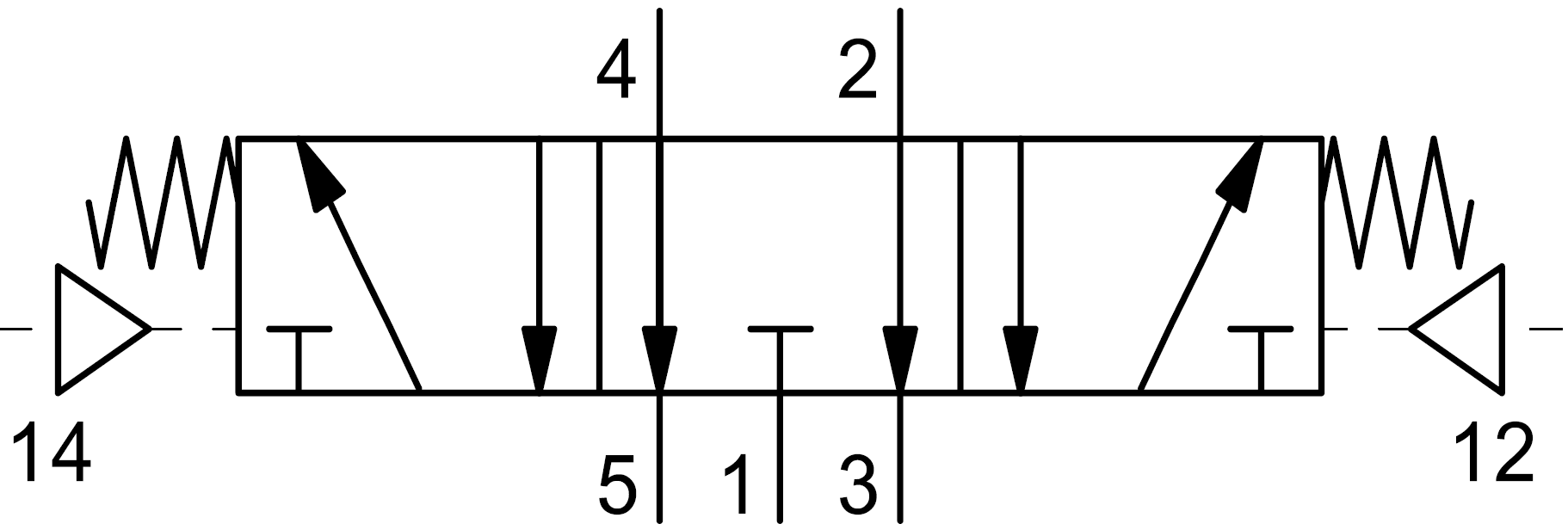

5/3 ventil so strednou polohou odvzdušnenou

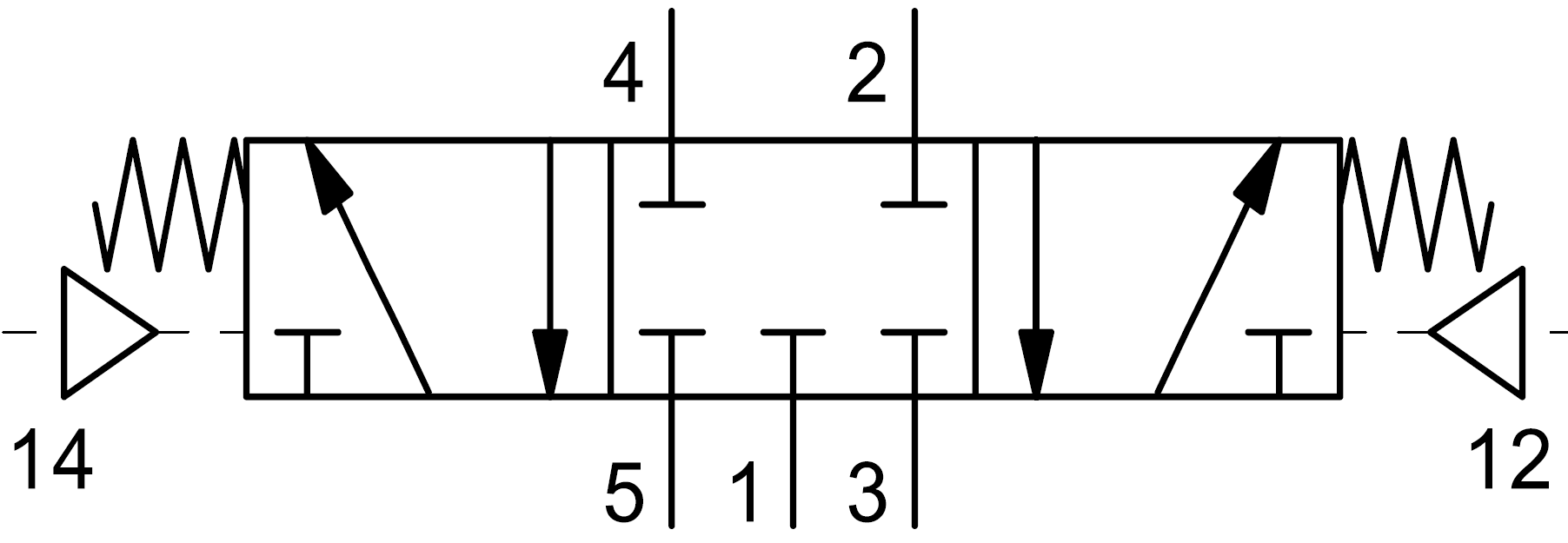

5/3 ventil so strednou polohou uzavretou

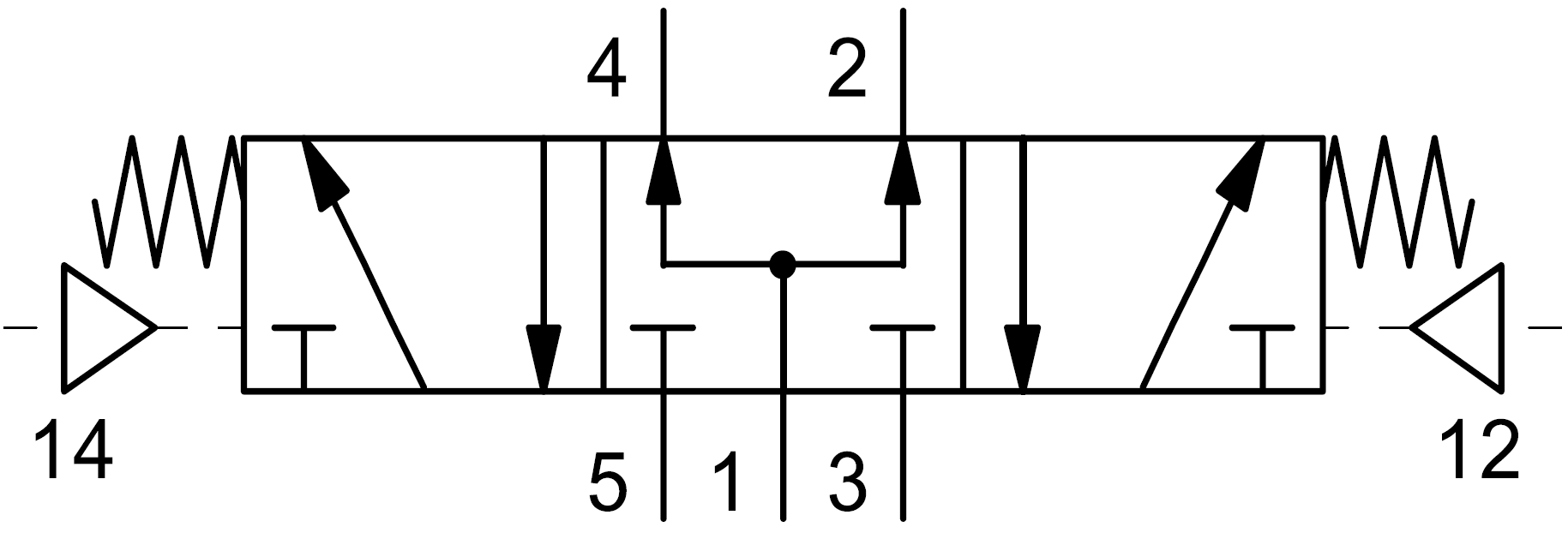

5/3 ventil so strednou polohou zavzdušnenou

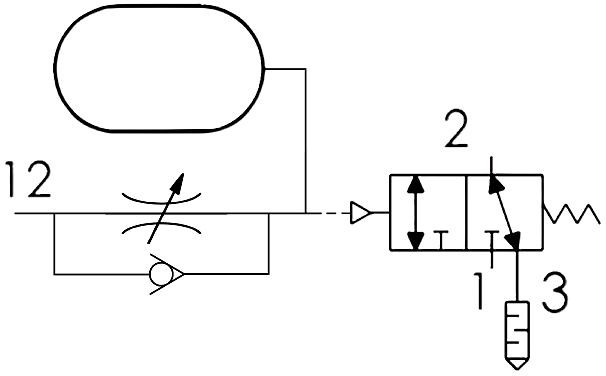

Časovo oneskorovací NC ventil

Tlakové ventily

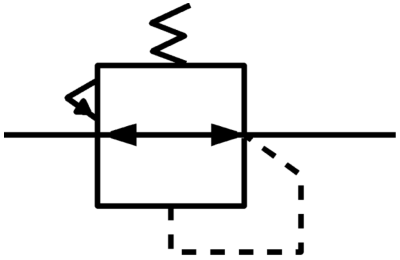

Regulátor tlaku

x

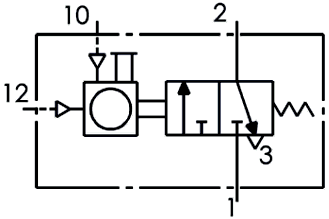

Počítadlo

Počítadlo

x

Podtlak

Ejektor	x
Ejektor vákuový s prísavkou
Vákuometer

Solenoidové (elektro-pneumatické) ventily

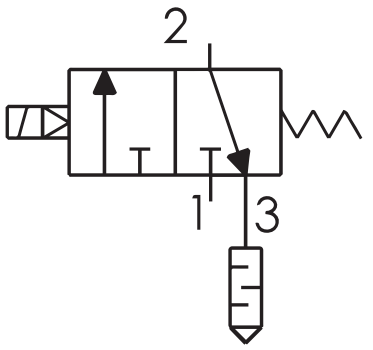

3/2 NC ventil ovládaný elektricky a pružinou	x

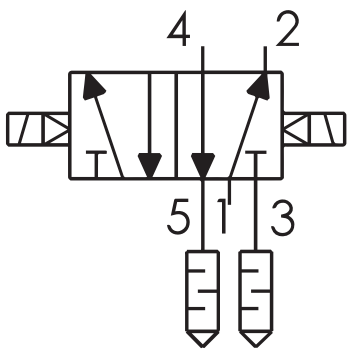

5/2 ventil ovládaný elektricky z oboch strán

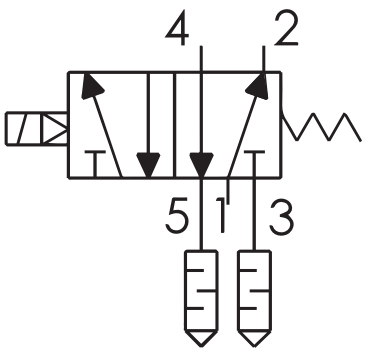

5/2 ventil ovládaný elektricky a pružinou

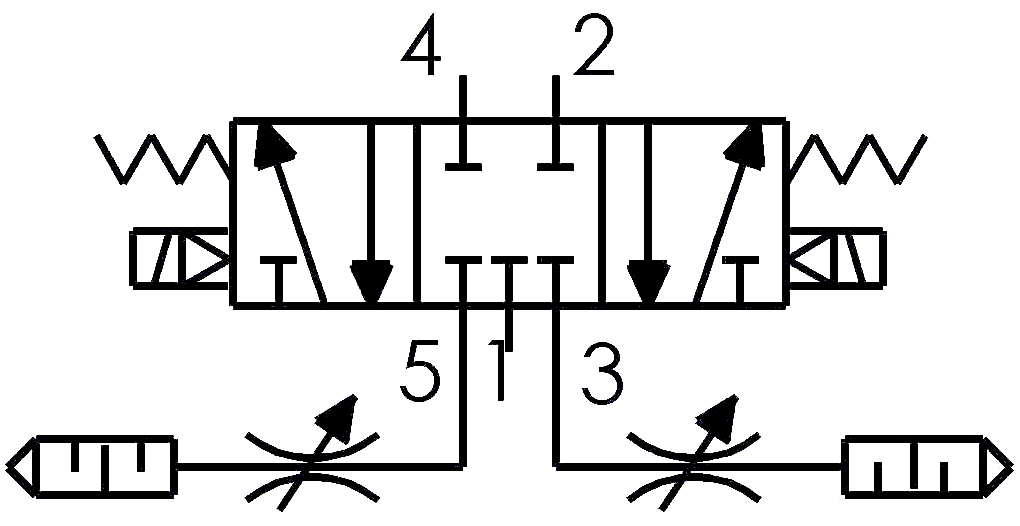

5/3 ventil, v strednej polohe prípojky uzavreté

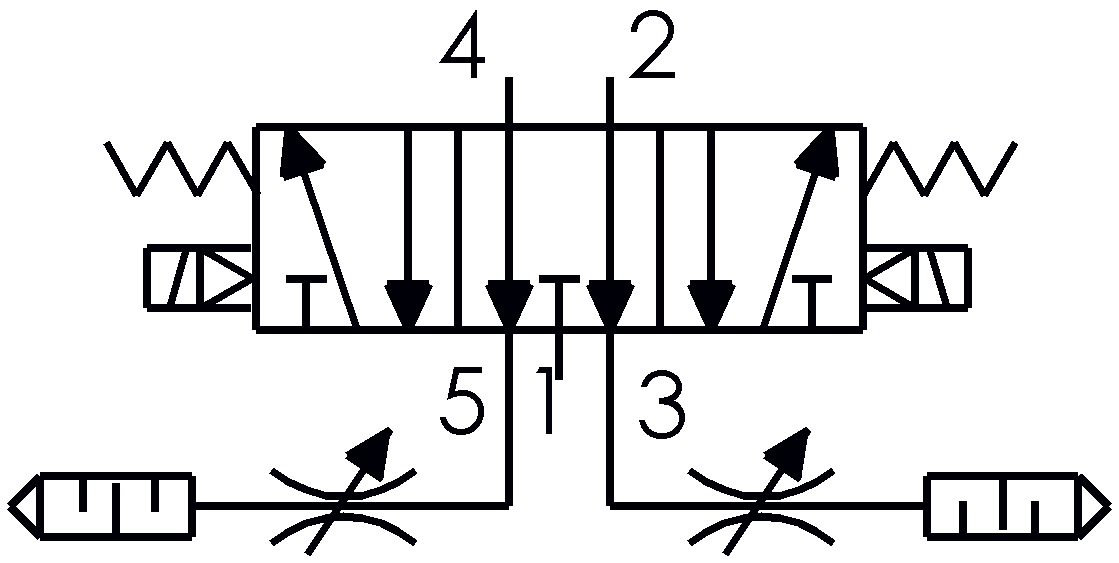

5/3 ventil, v strednej polohe prípojky odvzdušnené

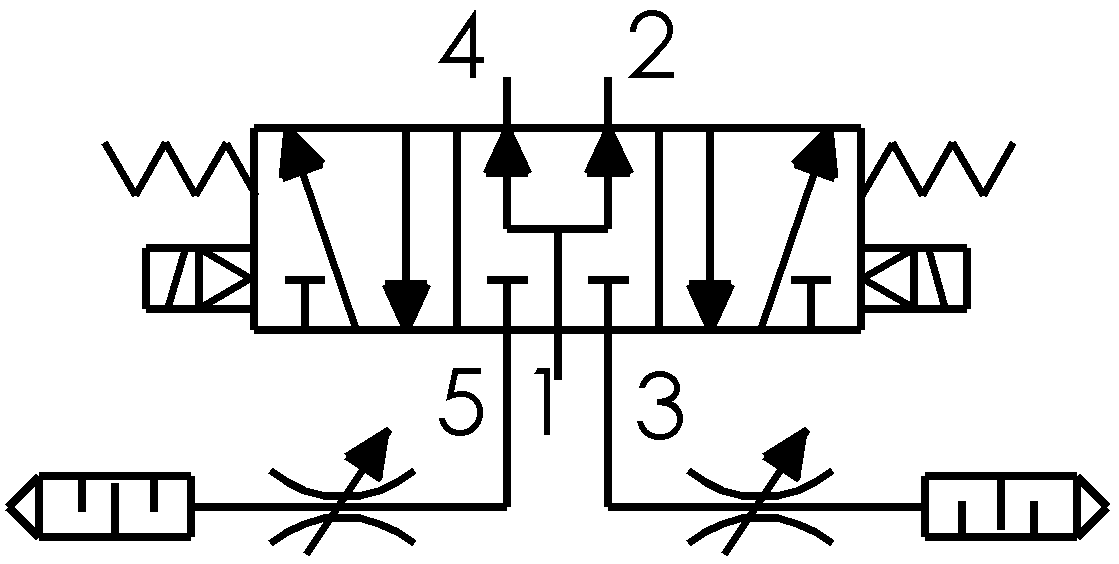

5/3 ventil, v strednej polohe prípojky pod tlakom

Pneumatické valce (aktuátory, akčné členy)

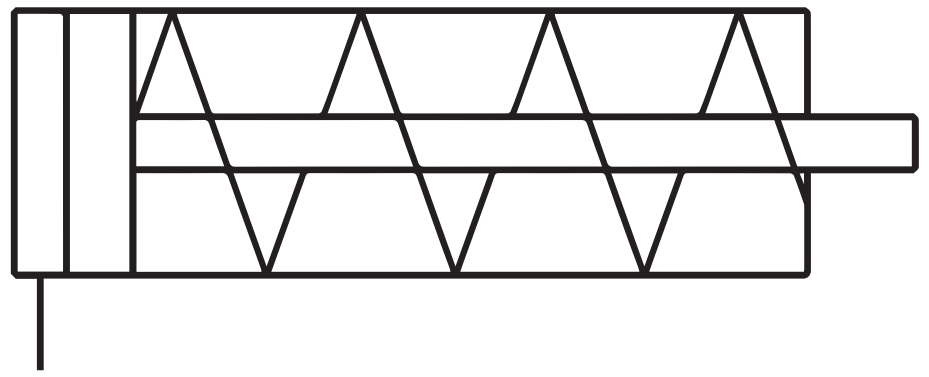

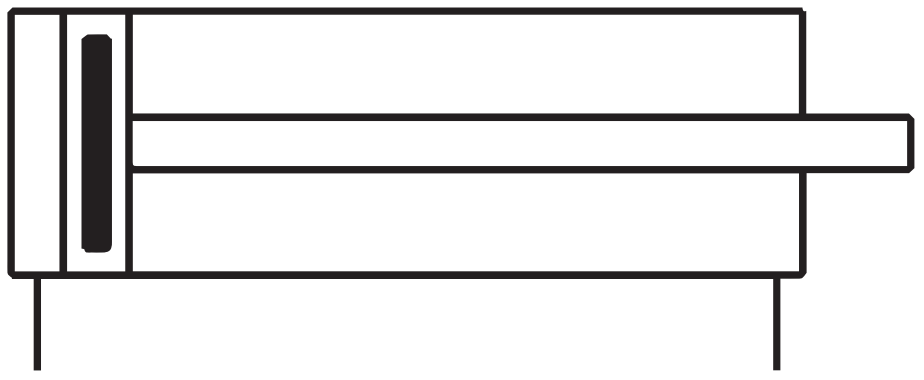

Jednočinný valec	x
x
Dvojčinný valec s gumeným vankúšom (tlmením)

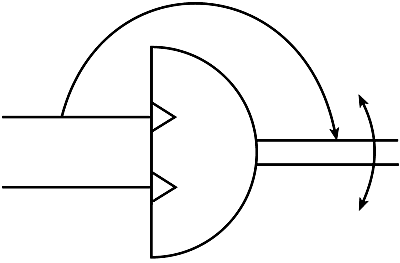

Motor kývavý

Príslušenstvo ovládajúce prietok

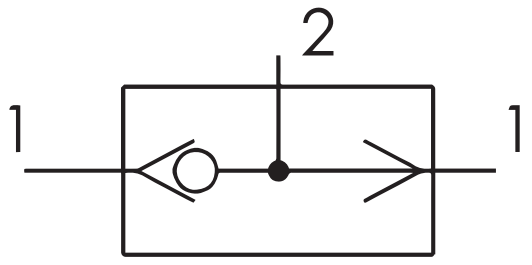

Trojcestný ventil s funkciou OR	x

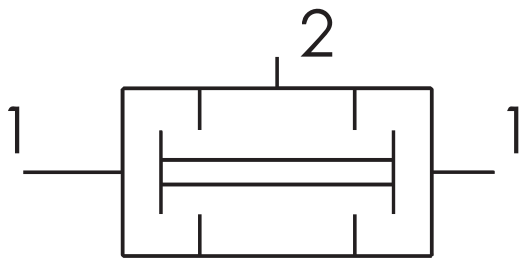

Dvojtlakový ventil s funkciou AND

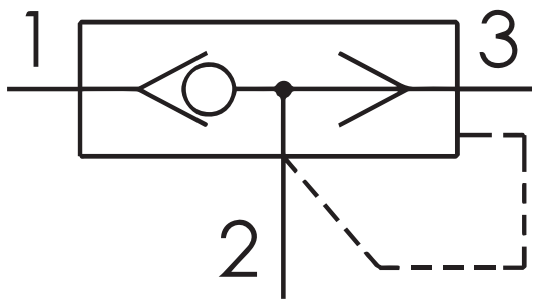

Rýchloodvzdušňovací ventil
Vzduchom ovládaný spätný ventil so škrtiacim a spätným ventilom

Snímače (spínače)

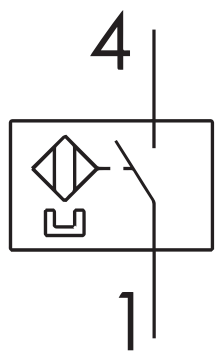

Bezdotykový snímač	x
Magnetický bezdotykový spínač
Indukčný bezdotykový snímač
Kapacitný bezdotykový snímač
Optický bezdotykový snímač
Ultrazvukový bezdotykový snímač

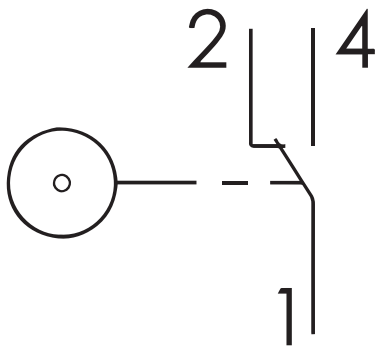

Elektrický koncový spínač (prepínač)

P/E prevodníky

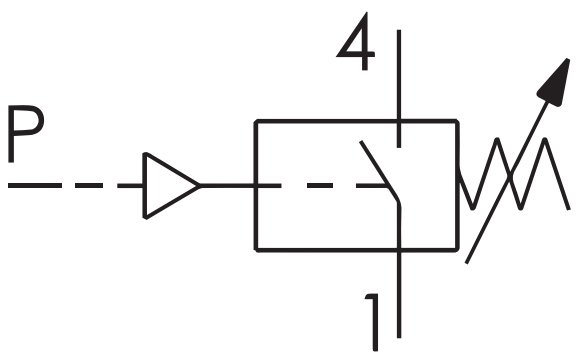

Tlakovo-elektrický spínač	x

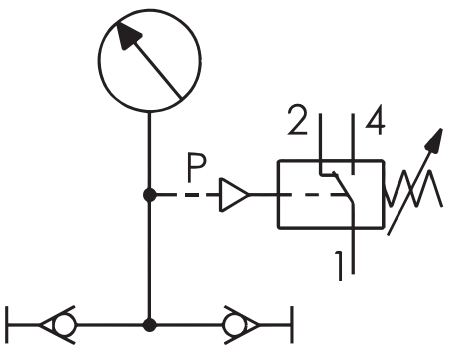

Tlakovo-elektrický spínač (prepínač) s manometrom

Symboly a značky pneumatiky použité v pneumatických schémach, hlavne FESTO; Symboly a značky e-pneumatiky použité v pneumatických schémach, hlavne FESTO;  Porovnanie symbolov a značiek pneumatiky a e-pneumatiky spoločností SMC a FESTO
