Napájanie

Kompresor s konštantným výtlačným objemom
x
Zásobník (vzduchojem)

Zdroj tlaku




Úprava a rozvod vzduchu

Filter
x
Odlučovač vody s manuálnym vypúšťaním kondenzátu

Odlučovač vody s automatickým vypúšťaním kondenzátu

Adsorpčné a Absorpčné vysúšanie

Chladič

Kondenzačné vysúšanie

Chladenie vodou

Rozprašovač maziva

Tlakový redukčný ventil

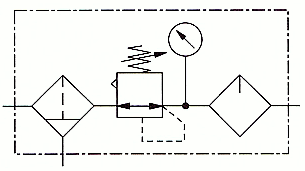

Jednotka na úpravu stlačeného vzduchu

Zjednodušené zobrazenie jednotky

Zjednodušené zobrazenie bez rozprašovača maziva

Rozvodná kocka




Ventily

Cestné ventily – symboly spínačov

Spínacie symboly sú zobrazované ako štvorce.
x
Počet štvorcov zodpovedá počtu spínacích polôh.

Čiary zobrazujú prietok, šípky ukazujú smer prietoku.

Uzatvorené prípojky sú zobrazované dvoma navzájom pravouhlými čiarami.

Prípojky vedenia na prívod vzduchu a odvzdušnenie
sú zobrazované na štvorci z vonkajšej strany.




Cestné ventily – prípojky a spínacie polohy

Prvé číslo predstavuje počet prípojok,
druhé číslo zobrazuje počet polôh.


2/2-cestný ventil v otvorenej polohe
x
3/2-cestný ventil v základnej polohe uzatvorený

3/2-cestný ventil v základnej polohe otvorený

4/2-cestný ventil, prietok od 1 do 2 a od 4 do 3

5/2-cestný ventil, prietok od 1 do 2 a od 4 do 5

5/3-cestný ventil v stredovej polohe uzatvorený




Spätné ventily

Spätný ventil
x
Spätný ventil s pružinou

Trojcestný ventil

Dvojtlakový ventil

Rýchloodvzdušňovací ventil

Riadený spätný ventil




Škrtiace ventily

Nastaviteľný škrtiaci ventil
x
Škrtiaci spätný ventil

1-cestný ventil na reguáciu prietoku




Tlakové ventily

Nastaviteľný tlakový redukčný ventil bez ovzdušňovača
x
Nastaviteľný tlakový redukčný ventil s ovzdušňovačom

Tlakový obmedzovací ventil s vonkajším prívodom

Tlakový obmedzovací (odľahčovací) ventil

Tlakový spínací ventil – kombinácia




Ventily rôzne

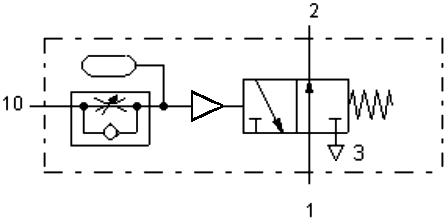

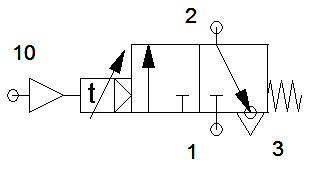

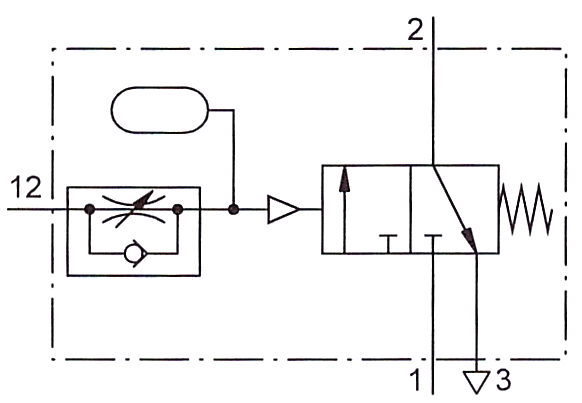

Časovo oneskorovací ventil
x

Uzatvárací ventil




Spôsoby ovládania

Ovládanie silou

Všeobecne
x
Ovládacím tlačidlom

Pákou

Pákou s aretáciou

Pedálom




Mechanické ovládanie

Dorazom
x

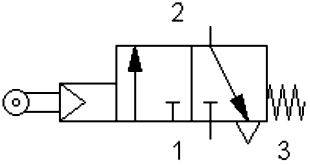

Kladkou

Pákou s kladkou

Pružinou

Centrovacími pružinami




Pneumatické ovládanie

Priame ovládanie zvýšením tlaku
x
Nepriame ovládanie zvýšením tlaku, nepriame riadenie

Nepriamo riadený ventil s pomocným ručným ovládaním




Elektrické ovládanie

Elektromagnetom
x
Dvoma elektromagnetmi




Kombinované ovládanie

Nepriamo riadený ventil, obojstranne elektro-magneticky ovládaný,
s pomocným ručným ovládaním
x



Akčné členy

Lineárne

Jednočinný valec
x x
Dvojčinný valec

Dvojčinný valec s obojstrannou piestnicou

Dvojčinný valec s jednostranným tlmením
bez možnosti nastavenia

Dvojčinný valec s jednostranným
nastaviteľným tlmením

Dvojčinný valec s obojstranným
nastaviteľným tlmením

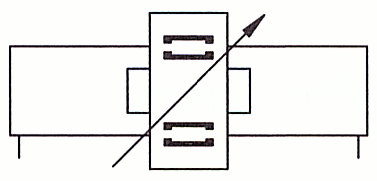

Bezpiestnicový pohon s magnetickou spojkou

Membránový valec

Dvojčinný teleskopický valec

Dvojčinný valec tandemový

Kyvná lineárna jednotka




Rotačné

Pneumatický motor s konštantnými otáčkami
a jednosmerným prietokom
x
Pneumatický motor s nastaviteľnými otáčkami
a jednosmerným prietokom

Pneumatický motor s nastaviteľnými otáčkami
s možnosťou zmeny prietoku

Pneumatický motor s možnosťou zmeny prietoku

Pneumatický motor s kývavým pohybom




Zobrazenie smeru otáčania
x
Zobrazenie nastaviteľnosti




Zvláštne symboly

Výpustný otvor prípojky
x
Výpustný otvor prípojky so závitom

Tlmič hluku

Spoj

Kríženie vedenia bez spoja

Manometer

Signálka




Pre špeciálne použitie

Fluidný sval

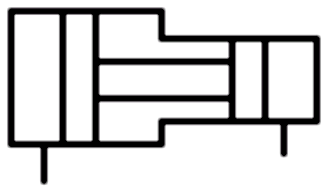

Multiplikátor (menič tlaku)
x
Snímače koncovej polohy


Koncový spínač magnetický

Ejektor

Prísavka

Počítadlo




Čiarkovaný, bodkovaný, bodkočiarkovaný... obdĺžnik znamená, že ide o tzv. kombináciu ventilov alebo modulové prevedenie (vyhotovenie) obvodu.



  • generátory sa kreslia v dolnej časti schémy, motory v hornej a riadiace prvky v strednej časti schémy,
  • všetky pohyblivé prvky (motory, rozvádzače, ventily) sa kreslia okrem výnimiek vždy v kľudovej polohe,
  • prvky riadenia zabezpečujúce či ovplyvňujúce vysúvanie piestnej tyče priamočiareho motora sa kreslia, pokiaľ je to možné, v ľavej časti riadenia,
  • prvky riadenia zabezpečujúce či ovplyvňujúce vratný pohyb piestnej tyče priamočiareho motora sa kreslia, pokiaľ je to možné, v pravej časti riadenia.



Čísla v pneumatických schémach (pneuschémach)
