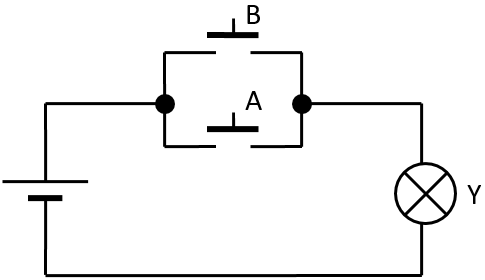

Náhradná schéma vysvetľuje činnosť hradla OR Žiarovka bude svietiť, ak tlačidlo A alebo (anglicky OR) tlačidlo B bude zopnuté. Bude svietiť aj vtedy, keď budú obe tlačidlá zopnuté. Preto stav logická 1 sa dosiahne na výstupe Y vtedy, keď A „OR“ B bude v stave logická 1.
![]() |
![]() |
|
Hradlo OR |
x |
Náhradná schéma hradla OR |
Pravdivostná tabuľka hradla OR je:
![]() |
Hradlo OR sa dá popísať rovnicou: | Y = A OR B | alebo | Y = A + B. |
![]() |
x |
Hradlo + Názov |
Obrázkový slovník logických funkcií a obvodov a ich pravdivostných tabuliek resp. tabuliek stavov, Hradlo AND, Hradlo NAND, Hradlo NOR, Hradlo NOT (invertujúce hradlo, invertor), NO (normally open), NC (normally close), Hradlo XOR (Exclusive OR), binárna sčítačka, binárny komparátor
![]() |
