Číslicové obvody, logické súčiastky, logické obvody, logický systém, Booleova algebra, spôsoby vyjadrenia logických funkcií :)

Vytvorené: 29. 03. 2021 Tlačiť

Vývojom elektroniky sa ľudstvo dopracovalo k zdokonaleniu elektronických zariadení, v ktorých sa čoraz viac a v dnešnej dobe väčšinou používajú súčiastky pracujúce na princípe číslicových metód.

Číslicové obvody sú obvody, v ktorých sa signál v čase mení nespojito (skokom).

Využívajú sa napríklad v počítačoch, digitálnych meracích prístrojoch, televízií, telefónoch, telefónnych ústredniach...

Dôvody pre používanie číslicových obvodov resp. číslicovej techniky:

  • zmenšila sa váha, veľkosť a cena obvodov,
  • došlo k nahradeniu zložitých obvodov, v niektorých prípadoch aj celých prístrojov integrovanými obvodmi (IO),
  • zväčšila sa presnosť a výkonnosť v prezentácií výsledkov, napríklad aj pri meraní,
  • zlepšila sa, resp. zväčšila sa stabilita obvodov,
  • zvýšil sa komfort obsluhy,
  • zjednodušila sa možnosť automatizácie, napríklad pomocou špeciálnych IO alebo programovaním,
  • zjednodušila sa konštrukcia prístrojov, zariadení...
  • vytvorila sa možnosť aplikovať nové prístupy pri riešení konštrukčných problémov elektronických zariadení.

Základom číslicovej techniky sú obvody s nespojitými ovládacími súčiastkami, ktoré sú charakteristické tým, že nadobúdajú len dva stavy (vypnutý/zapnutý, vedie/nevedie, otvorený/zatvorený). Takéto súčiastky s nespojitým časovým priebehom nazývame logické súčiastky.

Obvody, ktoré pozostávajú s týchto logických súčiastok a uskutočňujú logickú funkciu nazývame logické obvody.

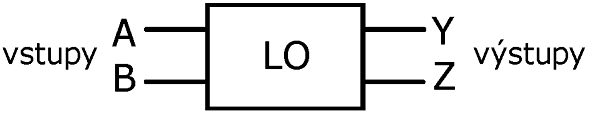

Bloková schéma logického obvodu



Pod pojmom logický systém rozumieme systém zložený z logických členov, pri ktorom: každá vstupná a výstupná veličina (logický resp. binárny signál) sa nemôže meniť spojito a môže nadobúdať len dva stavy, hodnoty označované 0 a 1.

Pokiaľ chceme skúmať logický systém, musíme sa zaoberať:

  • správaním logického systému,
  • jeho štruktúrou (súčiastky a ich väzby).

Na opis správania logických systémov používame matematický model pre prácu s dvojhodnotovými (binárnymi) veličinami. Tento model sa nazýva Booleova algebra.

Spôsoby vyjadrenia logických funkcií logického obvodu:

  • názov funkcie,
  • slovné vyjadrenie,
  • pravdivostná tabuľka,
  • logický výrok pomocou Booleovej algebry (algebraicky),
  • Karnughová mapa,
  • kontaktová realizácia schémy,
  • realizácia logickými členmi.
