5 Univerzálny motor (jednofázový sériový motor)

Univerzálny, čiže jednofázový sériový motor je jeden z najrozšírenejších komutátorových strojov na striedavý prúd. Rotor tvorí kotva (rotor s komutátorom) zapojená v sérii sa statorom.

Tieto motory môžu pracovať s jednosmerným aj striedavým prúdom. Pri zapojení na striedavé elektrické napätie slúži komutátor ako usmerňovač. Pri zapojení na jednosmerné elektrické napätie slúži komutátor ako striedač. Pri motoroch na striedavý prúd musí byť stator zložený z plechov. Reverzácia sa vykonáva prepólovaním buď statora, alebo rotora. Nie však súčasne (zároveň).



Obr. 48 Vnútorné zapojenie sériového motora
s reverzáciou prepólovaním statora



Tieto motory sa používajú v dopravných strojoch, v elektrickej trakcii a najmä vo väčšine ručného náradia a spotrebičoch (vŕtačky, brúsky, vysávače a podobne).

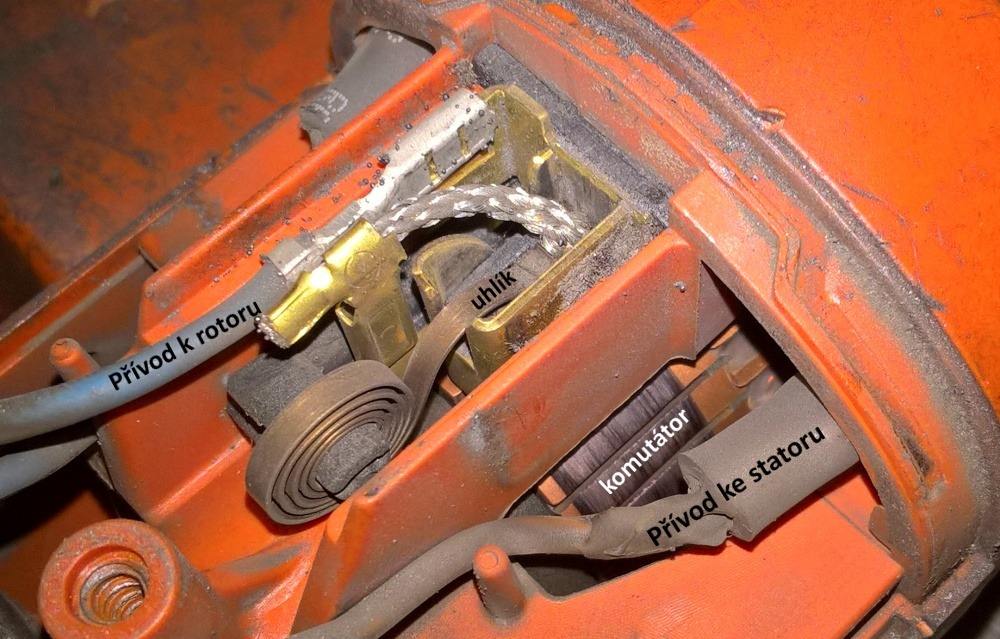

Obr. 49 Detail pripojenia motora. Na obrázku možno vidieť prívody na stator a rotor, komutátor a uhlík

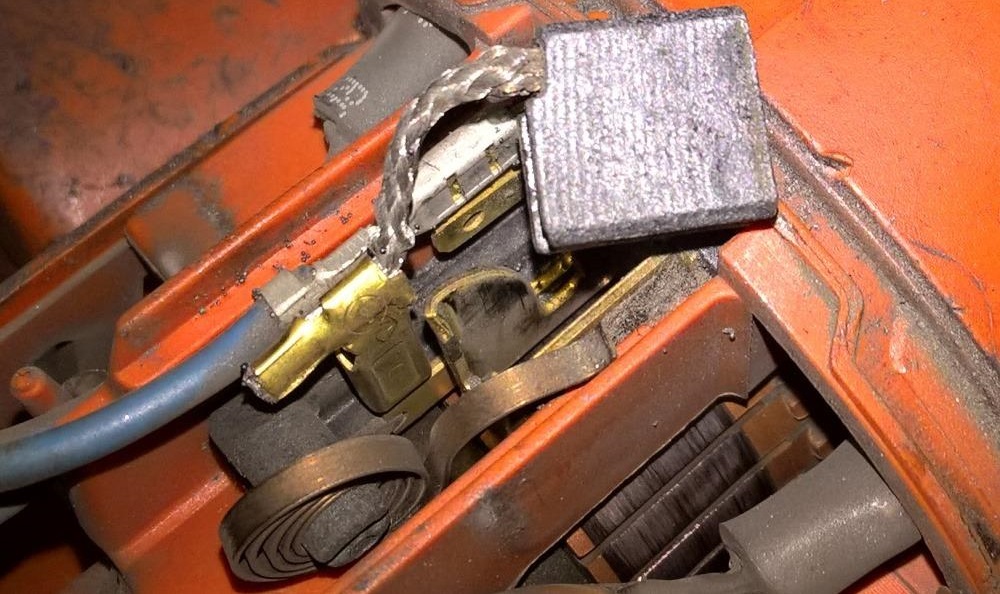

Obr. 50 Vysunutý uhlík (kefa) z držiaka. Pružina je zaistená v hornej polohe,
inak tlačí na uhlík a vytvára tak prítlak na komutátor

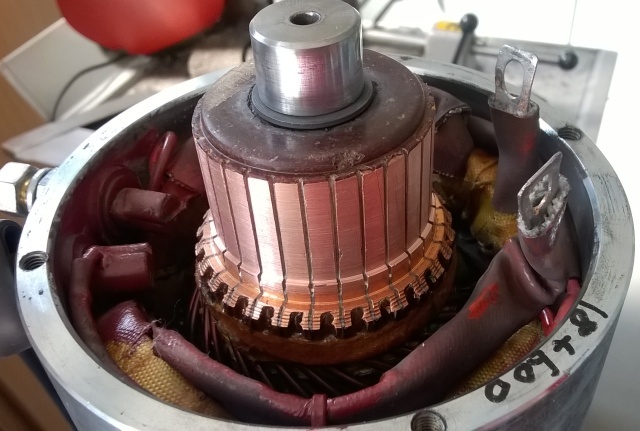

Obr. 51 Komutátor jednosmerného motora. Konštrukčne je takmer zhodný so striedavým



Zdroje
Prevzaté a upravené z:
• https://www.elektrolab.eu/blog/prehlad-a-zapojenie-elektrickych-motorov.
