Použitie tlakových ventilov v hydraulike :)

Použitie TRV

Ide o riadiaci prvok umožňujúci nastaviť konštantný tlak v obvode alebo v jeho časti, teda aj konštantnú silu lineárneho, resp. krútiaci moment rotačného motora. Používa sa aj v prípade, ak treba v jednom obvode nastaviť viaceré tlaky.

Ako riadiaci prvok umožňujúci nastaviť konštantný tlak v obvode alebo v jeho časti sa používa dvojcestný regulačný ventil resp. dvojcestný redukčný ventil.

Použitie VOT

Ventily obmedzujúce tlak sa používajú ako:
• bezpečnostné ventily,
• stabilizačné (protipôsobiace),
• brzdiace ventily,
• postupové (pripojovacie ventily, tlakovo pripojovacie ventily).

Ako bezpečnostný ventil je označovaný ventil obmedzujúci tlak, ktorý je primontovaný ku čerpadlu, aby ho chránil pred preťažením. Tento ventil je pevne nastavený na maximálny tlak čerpadla. Otvára sa iba v núdzových prípadoch.

Stabilizačné (protipôsobiace) ventily pôsobia proti pôsobeniu hmotnosti záťaže. Ventil musí byť tlakovo vyrovnávaný.

Brzdiace ventily zabraňujú tlakovým špičkám. Tlakové špičky môžu vzniknúť následkom sily od záťaže pri náhlom uzavretí rozvádzacieho ventilu.

Postupové (pripojovacie ventily, tlakovo pripojovacie ventily) pri prekročení nastaveného tlaku otvárajú prepojenia k ďalším spotrebičom. Rozoznávame interne a externe riadené ventily obmedzujúce tlak. Ventily obmedzujúce tlak v sedlovom vyhotovení, alebo ako ventily s posúvačom môžu byť použité ako postupové ventily iba vtedy, pokiaľ bude ventil tlakovo vyrovnávaný.

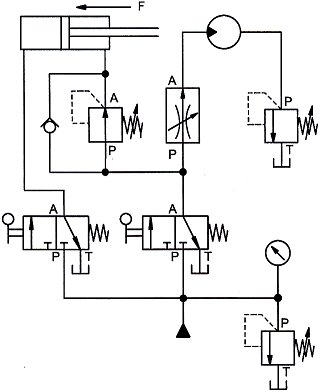

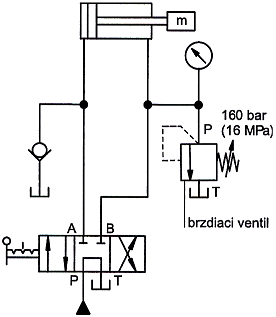

Redukčný ventil a jeho použitie	x	Brzdiaci ventil a jeho použitie	x	Stabilizačný ventil a jeho použitie		Bezpečnostný (poistný ventil) a jeho použitie
